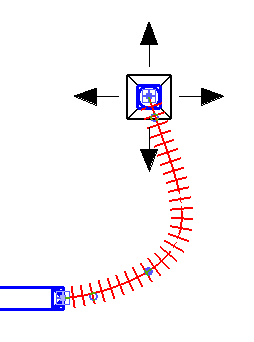

Za pomocą kontrolek wierzchołków i złączy oraz zmiany stycznej można dopasować przebieg przewodów elastycznych.
- Symbol Wierzchołek (
) pojawia się wzdłuż długości kanału elastycznego i umożliwia zmianę punktu, w którym umieszczono zgięcie kanału elastycznego. - Symbol Zmień styczną (
) pojawia się na początku i na końcu kanału elastycznego i umożliwia dopasowanie stycznej pierwszego i ostatniego zagięcia. - Symbol Złącze (
) pojawia się na każdym końcu kanału elastycznego, aby umożliwić zmianę położenia końca kanału. Kanał elastyczny można połączyć z innym komponentem mechanicznym lub odłączyć kanał z systemu. Kliknij prawym przyciskiem myszy złącze, aby wyświetlić menu kontekstowe zawierające opcje, które umożliwiają dodanie lub usunięcie wierzchołka, a po odłączeniu od innego komponentu umożliwiają również rysowanie (połączenie) zarówno kanałów sztywnych, jak i elastycznych.
