Tworzenie schodów przez szkicowanie biegu

Podczas tworzenia schodów według szkicu najłatwiej jest naszkicować bieg. Obwiednie i podstopnice generowane są automatycznie podczas szkicowania biegu.

Po zakończeniu szkicu zostają automatycznie dodane poręcze. Zastosowanie narzędzia Bieg ogranicza konstrukcję schodów do biegów prostych, biegów prostych za spocznikami oraz schodów spiralnych. W celu zachowania większej kontroli nad projektowaniem schodów bieg należy szkicować przez naszkicowanie linii obwiedni i podstopnic.

Szkicowanie biegu schodów

1. Otwórz widok planu lub widok 3D.
2. Kliknij kartę Architekturapanel Obieglistę rozwijaną Schody (Schody wg szkicu).
3. Kliknij kolejno kartę Zmień | Utwórz szkic schodówpanel Rysuj Bieg.

   Narzędzie Linia jest wybierane domyślnie. W razie potrzeby wybierz inne narzędzie na panelu Rysuj.

4. Kliknij, aby rozpocząć bieg.


   Wybierz punkt początkowy na lewej stronie

5. Kliknij, aby zakończyć bieg.


   Wybierz punkt końcowy na prawym końcu

6. Opcjonalnie można określić typ poręczy schodów. Zobacz temat Określanie poręczy dla nowych schodów według szkicu.
7. Kliknij opcję (Zakończ tryb edycji).

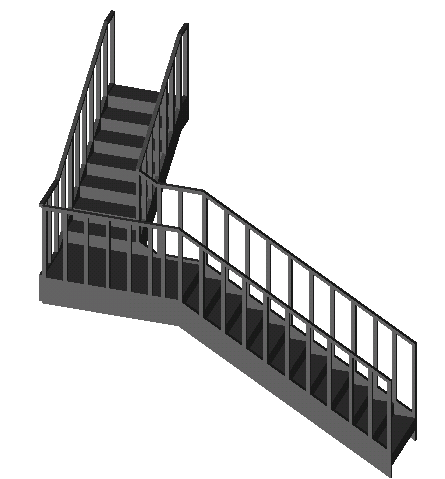

Ukończone schody w widoku 3D z domyślnymi poręczami i tralkami

Aby utworzyć schody ze spocznikiem

1. Kliknij kartę Architekturapanel Obieglistę rozwijaną Schody (Schody wg szkicu).
2. Kliknij kolejno kartę Zmień | Utwórz szkic schodówpanel Rysuj Bieg.

   Narzędzie Linia jest wybierane domyślnie. W razie potrzeby wybierz inne narzędzie na panelu Rysuj.

3. Kliknij, aby rozpocząć bieg.
4. Kliknij, aby umieścić spocznik po osiągnięciu żądanej liczby podstopnic.
5. Przeciągnij kursor na pomocniczą linię wymiarową i kliknij, aby rozpocząć rysowanie pozostałych podstopnic.
6. Kliknij, aby zakończyć pozostałe podstopnice.
7. Kliknij opcję (Zakończ tryb edycji).

Przykład

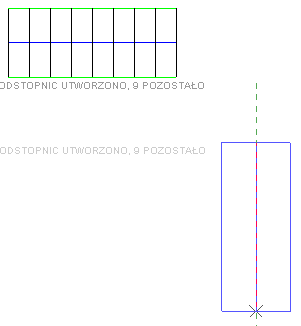

Pierwszy bieg schodów - 9 podstopnic utworzonych, 9 pozostało



Dodatkowy bieg schodów prostopadły do oryginału

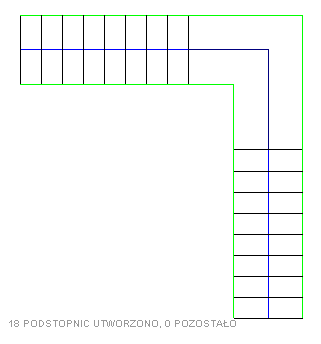

Ukończony rysunek z automatycznie utworzonym spocznikiem

Aby zmodyfikować bieg schodów

Naszkicowany podrys schodów można zmienić za pomocą jednego z narzędzi rysowania.

1. Wybierz schody.
2. Kliknij kolejno kartę Zmień | Schodypanel Tryb Edytuj szkic.
3. Kliknij kolejno kartę Zmień | Schody > Edytuj szkicpanel Rysuj, a następnie wybierz odpowiednie narzędzie rysowania, aby dokonać zmian.

Przykład

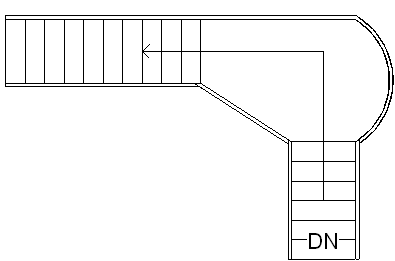

Kolejny rysunek przedstawia szkic spocznika zmieniony za pomocą narzędzia rysowania Łuk początek-koniec-promień.



Modyfikowanie biegu schodów



Ukończony szkic ze zmienionym spocznikiem

Można również zmienić naszkicowane schody, zmieniając właściwości elementu na palecie Właściwości. Aby uzyskać dostęp do właściwości typu, kliknij opcję Edytuj typ na palecie Właściwości.
