W programie Revit obliczane są straty ciśnienia w rurach na podstawie geometrii i chropowatości rury, a także gęstości oraz dynamicznej lepkości płynu.
Wartości gęstości i lepkości dynamicznej są określone w oknie dialogowym Ustawienia mechaniczne. Chropowatość jest określona we właściwościach typu dla rur/złączek rur rodzin komponentów.
W poniższym przykładzie pokazano w jaki sposób program Revit oblicza spadek ciśnienia dla segmentu rury ze stali węglowej o długości 100 stóp i średnicy 4", zawierającego wodę w temperaturze 60 stopni F i prędkości przepływu 100 GPM.
- Dynamiczna lepkość płynu — u = 0.0007533333 lb/ft-s.
- Gęstość płynu - p = 62.36 lb/ft3 (funt/stopa3).
- Chropowatość - e = 0.00015 ft (stopa) (średnica wewnętrzna, D = 0.3355 stopy).
- Względna chropowatość (e) jest obliczana według wzoru: (e/D) = 0.3355/0.00015 = 0.00044709.

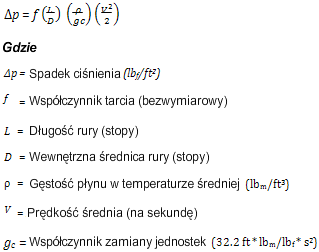

Program Revit używa poniższego wzoru, aby obliczyć spadek ciśnienia:
Program Revit używa poniższego wzoru, aby obliczyć średnią prędkość płynu (V):
- V = 2.520241077 FPS (klatek na sekundę).
Program Revit używa poniższego wzoru, aby obliczyć liczbę Reynoldsa (Re):
- Re = V * D * p / u = 2.520241077 * 0.3355 * 62.36 / 0.0007533333 = 69992.82.
Program Revit używa poniższego wzoru, aby obliczyć współczynnik tarcia (f):
- Re > 4000, dlatego współczynnik tarcia (f)wynosi: f = (1 / (2 * log10 (3.7*e)) ^ 2 = 0.0162875.
Program Revit oblicza równanie Darcy-Weisbacha w następujący sposób:
dpf=f*L*p*V*V/(D*gc*2)=0.0162875*100*62.36*2.520241077*2.520241077/(0.3355*2*32.2*144)=0.207 psi.
