Podzielenie ścieżki

Można podzielić ścieżki i utworzyć krawędzie, aby zdefiniować węzły, na których są umieszczane komponenty adaptacyjne w projekcie koncepcyjnym.

Po podzieleniu ścieżki węzły są stosowane do oznaczenia położenia punktów, w których będą umieszczone komponenty. Podział jest wykonywane przez określenie liczby podziałów, odległości między podziałami lub przez punkt przecięcia z odniesieniami (poziomy, pionowe płaszczyzny odniesienia, lub inne podzielone ścieżki).

1. W obszarze rysunku naszkicuj linię modelu, linię odniesienia lub krawędź formy, na której będą umieszczane powtarzalne komponenty adaptacyjne.
2. Kliknij kolejno kartę Zmień | Linie panel Podziel (Podziel ścieżkę).

   Podzielona linia modelu	Podzielona krawędź formy

Uwaga: Łańcuchy linii i zamknięte ścieżki można dzielić w podobny sposób. Możliwe jest dodatkowe podzielenie ścieżki poprzez ich wybranie za użyciem klawisza Tab.

Domyślnie ścieżka jest podzielona na 5 segmentów z 6 równomiernie rozmieszczonymi węzłami (szablony calowe) lub 4 segmenty z 5 rozmieszczonymi węzłami (szablony metryczne). Te domyślne ustawienia podziału zmienia się w oknie dialogowym Domyślne ustawienia podziału.

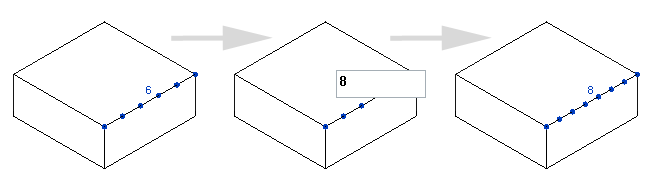

W obszarze rysunku wyświetlona jest liczba węzłów dla podzielonej ścieżki. Kliknij tę liczbę i wprowadź nową liczbę węzłów. Po zakończeniu naciśnij klawisz ENTER, aby zmienić podziały.

Ta właściwość jest również dostępna w części Węzeł palety Właściwości. To może wymagać zmiany właściwości Układ na wartość Stała liczba, jeśli zmieniono metodę układu.
