Podczas wykonywania analizy energetycznej na modelu budynku w modelu wyświetlane są powierzchnie analityczne z odstępami i nierównymi krawędziami.

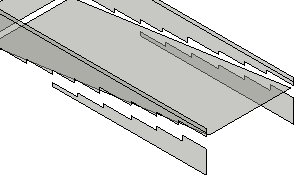

Na przykład poniższa ilustracja przedstawia powierzchnie analityczne utworzone w modelu energetycznym w celu reprezentacji rampy i przyległych ścian. Powierzchnie analityczne ścian pokazują odstępy w miejscu przecięcia z rampą. Krawędzie odstępów są nierówne.

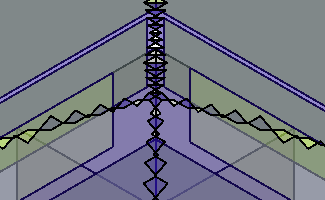

Na poniższym rysunku przedstawiono inny przypadek, gdzie powierzchnie analityczne reprezentujące części dachu pokazują nieregularne linie.
Problem: niewielkie odstępy i nierówne krawędzie mają nieduży wpływ na analizę i istnieją głównie w celu zwiększenia wydajności analizy.
Obszary powierzchni analitycznych używane w analizie energetycznej są przybliżeniem powierzchni elementów modelu. Automatycznie wygenerowany model energetyczny może zawierać przerwy między powierzchniami analitycznymi a poszarpanymi krawędziami. Te cechy modelu energetycznego mogą wyglądać nietypowo, lecz nie mają wpływu na dokładność wyników symulacji energetycznej.
W oknie dialogowym Ustawienia energii, opcja Rozdzielczość powierzchni analitycznej pozwala określić dokładność, z jaką powierzchnie analityczne odpowiadają powierzchniom elementów budynku, które reprezentują. Mniejsza wartość rozdzielczości może umożliwić dokładniejsze dopasowanie obszaru powierzchni analitycznej do obszarów powierzchni elementów budynku. Zmiana ta spowoduje jednak wydłużenie czasu wykonania symulacji energetycznej, bez wpływu na jej dokładność.
Rozwiązanie: ten problem nie wymaga żadnego działania.
