Przykład przedstawia, w jaki sposób uwzględniać obrazy w zestawieniu mebli. Tę samą procedurę można jednak zastosować, aby uwzględnić obrazy w innych typach zestawieniach.
Nagranie wideo: Tworzenie zestawienia mebli z obrazami
Uwaga: To nagranie wideo zostało zarejestrowanie z użyciem programu Revit LT. Podczas wykonywania czynności w programie Revit LT można zauważyć nieznaczne różnice w funkcjach oraz interfejsie użytkownika.
- Do modelu dodaj elementy mebli, na przykład kilka typów krzeseł.
- Zaznacz element mebli w modelu, a następnie kliknij kolejno kartę Zmień | Meble
panel Tryb
(Edytuj rodzinę). - Otwórz okno dialogowe Typy rodzin, a następnie w części Dane identyfikacyjne, kliknij pole Obraz typu, a następnie kliknij przycisk Przeglądaj, aby otworzyć okno dialogowe Zarządzaj obrazami.
- Kliknij przycisk Dodaj, a następnie przejdź do położenia obrazu, który ma być skojarzony z tą rodziną mebli.
- Wybierz obraz i kliknij przycisk Otwórz.
- Kliknij opcję
(Wczytaj do projektu), aby wczytać rodzinę z powrotem do modelu i nadpisać istniejącą rodzinę oraz parametry. - Powtórz czynności opisane w punktach 2–6 w odniesieniu do każdej rodziny mebli umieszczonej w modelu.
- Utwórz zestawienie mebli, uwzględniając rodzinę i typ oraz obraz typu.

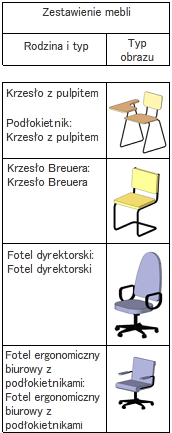

- Utwórz widok arkusza i umieść zestawienie mebli na arkuszu. Obrazy mebli wyświetlane są w rzutni zestawienia umieszczonego na arkuszu.
