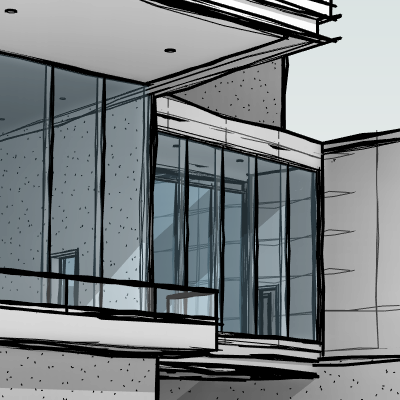

Aby uzyskać styl grafiki szkicu odręcznego w widokach, należy użyć funkcji Linie szkicu.
Można zastosować linie szkicu do wszystkich typów widoków, takich jak rzuty, elewacje, przekroje, animacje, widoki ortogonalne 3D i widoki perspektywiczne.
Nagranie wideo: Linie szkicu
Uwaga: To nagranie wideo zostało zarejestrowanie z użyciem programu Revit LT. Podczas wykonywania czynności w programie Revit LT można zauważyć nieznaczne różnice w funkcjach oraz interfejsie użytkownika.
Istnieje możliwość zdefiniowania ustawień linii szkicu w bieżącym widoku. Ustawienia te także określa się w ramach szablonu widoku. Następnie ten szablon stosuje się do innych widoków.
Linie szkicu...
- mają zastosowanie do elementów modelu, komponentów szczegółu i wzorów wypełnienia w widoku.
- nie mają zastosowania do elementów opisu, takich jak wymiary, linie siatki, poziomy, tekst, znaczniki przekroju oraz oznaczenia rzędnych i pomieszczeń.
- nie są widoczne podczas edycji elementu w trybie szkicowania (np. podczas tworzenia stropów i dachów), ale można je wyświetlić po opuszczeniu tego trybu.
Aby poprawić wygląd linii szkicu w widoku, należy użyć opcji Wygładź linie z użyciem antyaliasingu.
Po zastosowaniu linii szkicu do widoku można wykonać następujące czynności:
- Eksportowanie widoku do pliku obrazu.
- Drukowanie widoku (dotyczy tylko rastrowego przetwarzania).
- Dodawanie widok do arkusza.
