Podczas umieszczania widoku na arkuszu można użyć poniższych technik, aby ukryć części widoku w celu skupienia się na jednym obszarze.
Należy zastosować jedną lub obydwie z następujących technik:
- Zakres przycięcia: umożliwia skupienie widoku na określonym obszarze modelu budynku.
- Obszary maskowania: służą do ukrywania tych obszarów widoku (w prostokątnych zakresach przycięcia), które nie są istotne.
Wskazówka: Jeśli chcesz zachować oryginalną wersję widoku, najpierw utwórz widok dodatkowy. (W przeglądarce projektu kliknij prawym przyciskiem myszy i wybierz opcję Powiel widok
Powiel). Otwórz widok dodatkowy i odpowiednio zastosuj zakresy przycięcia i obszary maskowania. Następnie umieść widok dodatkowy na arkuszu.
Powiel). Otwórz widok dodatkowy i odpowiednio zastosuj zakresy przycięcia i obszary maskowania. Następnie umieść widok dodatkowy na arkuszu. Przykład architektoniczny

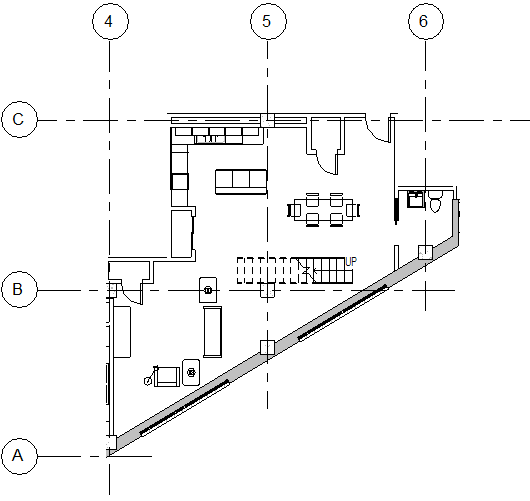

Na poniższym rzucie pod nieprostokątnym zakresem przycięcia ukrywana jest nieistotna geometria modelu w prawym górnym i lewym górnym rogu mieszkania.
