Szkicowanie zakrzywionej belki

Zakrzywione belki można naszkicować w rzucie lub widoku elewacji.

1. Kliknij kolejno kartę Konstrukcjapanel Konstrukcja (Belka).
2. Kliknij kolejno kartę Zmień | Umieść belkępanel Rysuj i wybierz narzędzie linii zakrzywionej:
   • Łuk początek-koniec-promień,
   • Łuk oś-końce,
   • Łuk styczna-koniec,
   • Zaokrąglenie,
   • Splajn,
   • Część elipsy.
3. Umieść potrzebne punkty w obszarze rysunku, aby dokończyć wybieranie krzywych.

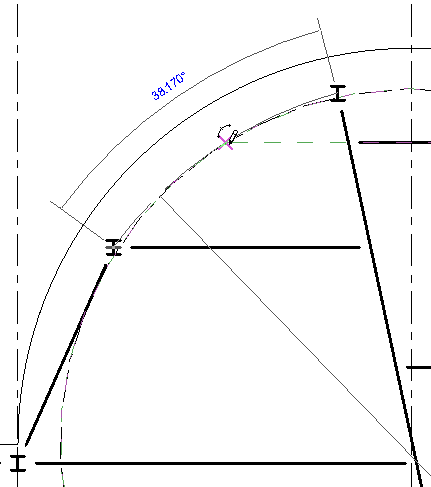

   Definiowanie łuku belki zakrzywionej
