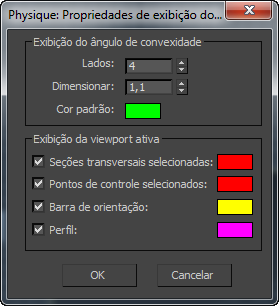

Esta caixa de diálogo permite personalizar como Physique exibe ângulos de saliência na saliência de nível de subobjetos.
-
Selecione uma malha que tenha o modificador do Physique. >
painel Modificar > magnitude da saliência de nível de subobjetos > lançamento de Convexidade > Exibir grupo > clique em Opções de exibição.
Interface
Grupo de exibição de ângulo de convexidade
- Laterais
- Especifica o número de laterais que o envelope do ângulo de convexidade exibe nas viewports. Padrão=4.
- Escala
- Especifica a escala de envelope exibida nas viewports. Padrão-1,1.
- Cor-padrão
- Clique para alterar a cor do envelope do ângulo de convexidade nas viewports.
Grupo de Exibição de viewport ativa
- Seções transversais selecionadas
- A caixa de seleção ativa e desativa a exibição de seções transversais selecionadas. Padrão=ativado.
Clique na amostra de cor para alterar a cor de seções transversais selecionadas exibidas nas viewports.
- Pontos de controle selecionados
- A caixa de seleção alterna a exibição dos pontos de controle selecionados. Padrão=ativado.
Clique na amostra de cor para alterar a cor dos pontos de controle selecionados exibidas nas viewports.
- Barra de orientação
- A caixa de seleção ativa e desativa a exibição da barra de orientação. Padrão=ativado.
Clique na amostra de cor para alterar a cor da barra de orientação exibida nas viewports.
Nota: A barra de orientação é exibida nas viewports quando o Editor de convexidade é aberto. - Perfil
- A caixa de seleção ativa e desativa a exibição do perfil. Padrão=ativado.
Clique na amostra de cor para alterar a cor do perfil exibida nas viewports.
Nota: O perfil de convexidade é exibido nas viewports quando o Editor de convexidade é aberto.
