Você agora está pronto para importar o arquivo de AutoCAD para o 3ds Max e utilizá-lo para criar a estrutura geral do ambiente em 3D.
Configure as unidades:
- Inicie o
3ds Max. - No menu Personalizar, selecione Configuração de unidades.
- Na caixa de diálogo Configuração de unidades, selecione a norma estadunidense
Pés com polegadas fracionais. Deixe os outros valores definidos para seus padrões e, a seguir, clique em OK.
O arquivo de AutoCAD que você está importando é medido em pés e polegadas. É recomendável utilizar a mesma configuração de unidades no 3ds Max.
Importar arquivo DWG:
- No menu Aplicação
, selecione Importar. 3ds Max abre uma caixa de diálogo Selecionar arquivo para importar.
- Navegue para a pasta
\importar\AutoCAD_files\
e selecione o arquivo
wt_2dplan.dwg
ou utilize o mesmo que criou na primeira aula.
Após uma pausa, é exibida uma caixa de diálogo Opções de importação AutoCAD DWG / DXF. Se você receber um aviso sobre objetos de proxy, apenas clique em Sim.
Ajuste as opções de importação:

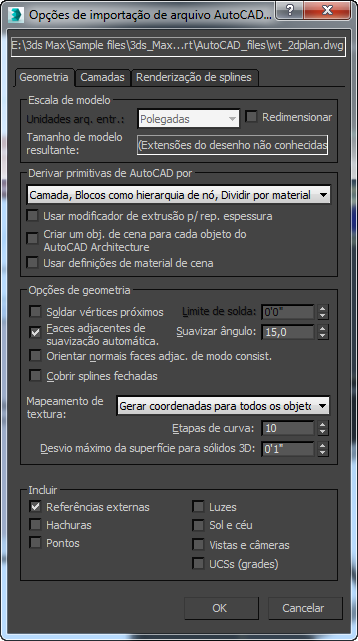

- Na guia Geometria da caixa de diálogo Opções de importação AutoCAD DWG / DXF, deixe os parâmetros em seus valores padrão. (Estes são mostrados na ilustração a seguir). Antes de clicar em OK, é necessário alterar as configurações na guia Camadas.

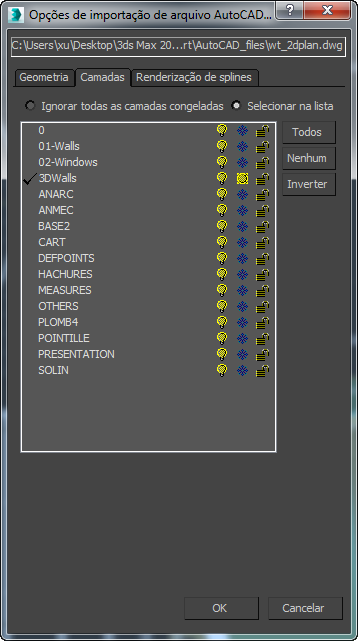

- Clique para ir à guia Camadas.
- Escolha Selecionar na lista para permitir a seleção de camadas individuais.
Em princípio, todas as camadas são selecionados.
- Clique em Inverter.
Agora nenhuma dessas camadas será selecionada.
- Clique na camada 3Dwalls para selecioná-la e, a seguir, clique em OK.

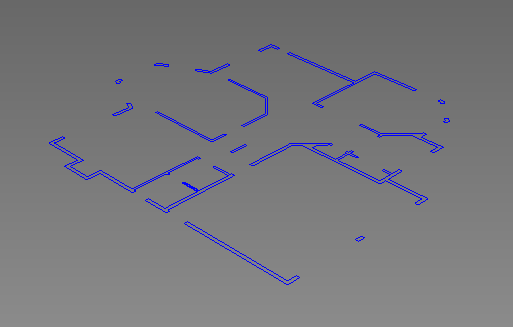

3ds Max importa a planta de piso que deve ser similar à seguinte ilustração.
Salve o arquivo de cena:
- No menu Aplicação, selecione Salvar como e salve a cena como my_wt_floorplan.max.
