Exportar o Modelo para o Formato SAT

Para devolver o modelo ao Inventor, primeiro você deve converter a nova geometria no tipo Objeto de Corpo.

Converta as novas partes em objetos de corpo:

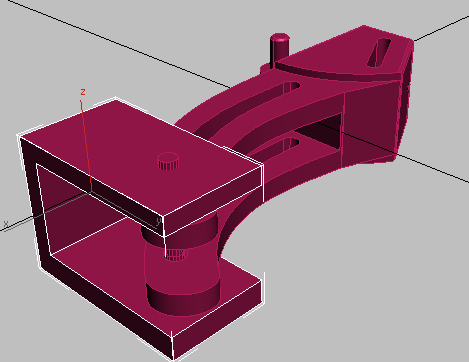

1. Selecione a parte em forma de "U" da nova parte de estribo: ou seja, a caixa com extrusões, mas não o pino.
2. Vá até o painel Criar e ative (Geometria). Escolha Objetos de Corpo na lista suspensa.

3. Na distribuição Tipo de Objeto, clique em Objeto de Corpo, depois, numa janela, clique com o botão direito do mouse.


   O 3ds Max converte a parte num Objeto de Corpo sólido.


4. Selecione o novo cilindro de alfinete, e repita o passo 3 para tranformá-lo também num Objeto de Corpo.

Exporte o conjunto modificado como um arquivo SAT:

1. A partir do menu Aplicativo, escolha Exportar.

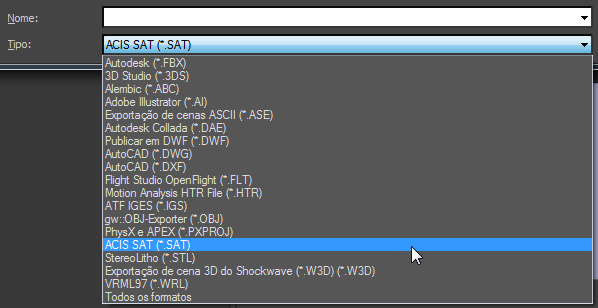

2. No diálogo Selecionar Arquivo para Exportar, escolha ACIS SAT (*.SAT) na lista suspensa Gravar Como Tipo.

3. Digite mymaxclamp como nome de arquivo e, em seguida, clique em Gravar.

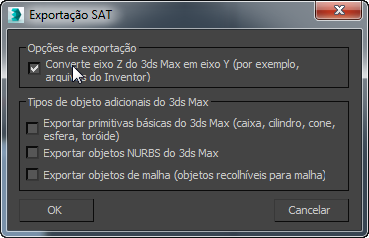

4. No diálogo Exportar SAT, ative Converter o Eixo Z do 3ds Max em Eixo Y e, em seguida, clique em OK.

   Nota: Quando o segundo grupo no diálogo for exibido, você poderá importar outros tipos de objetos do 3ds Max no formato SAT. O problema é que não se pode fazer muita coisa com esses tipos de objetos no Inventor.

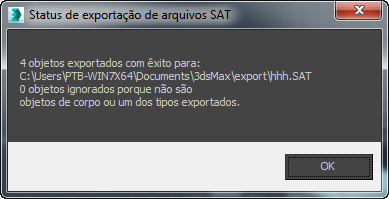

   O 3ds Max informa que os objetos foram exportados com êxito.


5. Sair do 3ds Max.

Avançar

Importe o modelo de volta para o Inventor, e continue editando-o
