Exportar o modelo do Inventor

Em primeiro lugar, utilize o Inventor para exportar o modelo como um arquivo SAT.

Abra o Autodesk Inventor e exporte a parte para o formato SAT:

Se você não tiver o Autodesk Inventor 2015 instalado em seu sistema, é possível ignorar e prosseguir para a próxima lição, Importar o modelo para o 3ds Max Design.

1. Iniciar Autodesk Inventor.
2. Na fita painel Iniciar, clique em (Abrir). Navegue para a pasta \import\Inventor_files nos tutoriais do 3ds Max, e abra o arquivo blade_clamp.ipt .

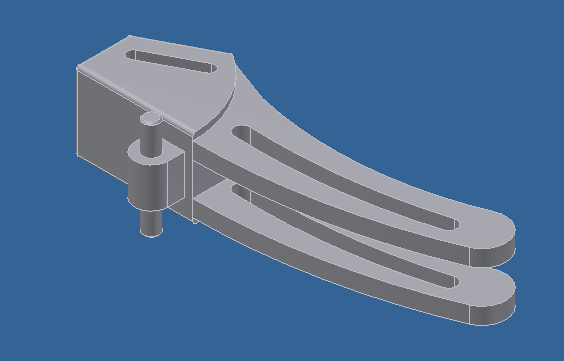

   Este modelo é um fechamento de lâmina pequeno montado em um pino.


3. A partir do menu do Aplicativo , selecione Exportar Formato de CAD.

   O Inventor abre uma caixa de diálogo Salvar cópia como.

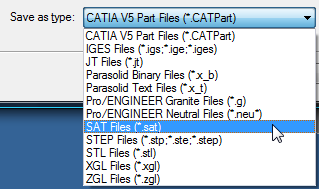

4. Na lista suspensa Salvar como tipo, selecione “arquivos SAT (*.sat)”. Altere o nome para my_blade_clamp.sate, em seguida, clique em Salvar.


   O Inventor salva my_blade_clamp.sat na pasta blade_clamp.ipt .

5. Saia do Autodesk Inventor.
