Para construir o piso, basta copiar a geometria do teto.
Configure a cena:
- Continue a partir da lição anterior ou vá à
pasta \scenes\data_exchange\AutoCAD\
e
abra o arquivo wt_ceiling.max
.
- Se continuar a partir da lição anterior e tiver apenas uma única viewport aberta, clique em
(Maximizar Alternância da Viewport) ou pressione Alt + L para exibir todas as quatro viewports.
Construir o piso por clonagem do teto:
- Ative a viewport à esquerda.
- Clique em
(Extensões do zoom). - Se o teto ainda não estiver selecionado, use o painel Scene Explorer para selecionar o objeto Teto.
- Na barra de ferramentas principal, clique em
(Selecionar e Mover) para ativá-lo. - Mantenha pressionada a tecla Shift enquanto arrasta o teto para baixo ao nível do piso.
Shift+ mover cria uma cópia do objeto do teto e quando soltar o botão do mouse, aparece uma caixa de diálogo de Opções de Clone.
- Na caixa de diálogo Opções de Clone, selecione Copiar. Altere o nome do objeto clonado para Pisoe, a seguir, clique em OK.
Corrigir o normal do piso:
- Vá para o
painel Modify. - Na pilha modificadora, assegure-se de que o modificador Normal é realçado e, a seguir, clique em
(Remover modificador das pilhas).
O piso fica virado para cima, portanto, não é necessário o modificador Normal.
Corrigir o alinhamento do piso:
- Ative a viewport CameraDen clicando com o botão direito do mouse.
- Assegure-se de que o piso ainda está selecionado e, a seguir, na barra de ferramentas principal, clique em
(Alinhar). Depois clique em uma das paredes. O 3ds Max abre a caixa de diálogo Seleção de Alinhamento.

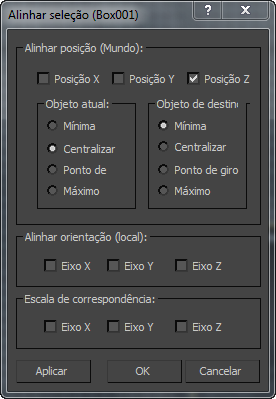

- Na caixa de diálogo Alinhar Seleção, desative as posições X e Y. Ative a posição Z. Para o Objeto Atual, escolha Centro e para o Objeto de Destino, escolha Mínimo.

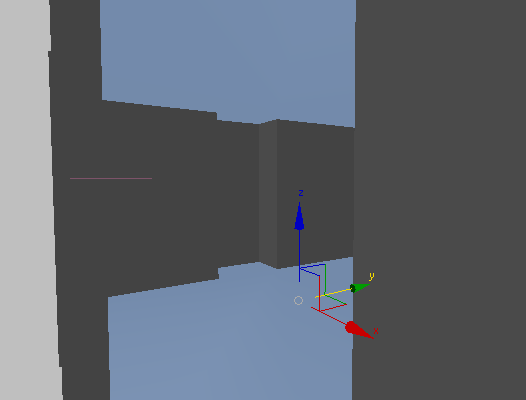

O piso é alinhado com a parte inferior das paredes, ao longo do eixo Z local do piso.
- Na caixa de diálogo Alinhar Seleção, clique em OK.
Visualizar o piso:
- Ative a viewport CameraDen e
renderize a vista. Agora a renderização mostra um piso e um teto.
-
Feche a renderização ao clicar no botão X no canto superior direito.
Salve a cena:
- Selecione Arquivo
Salvar Como e salve a cena como my_wt_floor.max.
