O modificador de Perfil de chanfro faz extrusão de uma forma utilizando outra forma como o caminho ou "perfil de chanfragem".
Nota: Embora esse modificador pareça ser semelhante a um objeto de transição com diversas configurações de escala, ele é diferente porque utiliza diferentes valores de contorno como distâncias entre segmentos de linha em vez de como valores de escala. Esse método mais complexo de redimensionamento de uma forma resulta em alguns níveis que têm mais ou menos vértices que outros e geralmente funciona melhor com texto, por exemplo.
Aviso: O Perfil de chanfro falha se você exclui o perfil de chanfragem original. Ao contrário de um objeto de transição que incorpora a forma, o Perfil de chanfro é simplesmente um modificador.

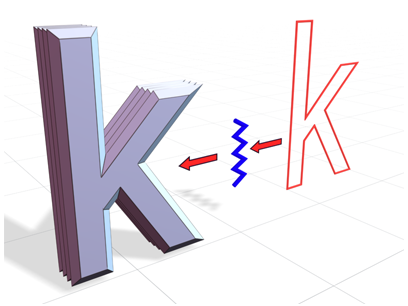

Criação de um objeto usando uma spline aberta como o perfil

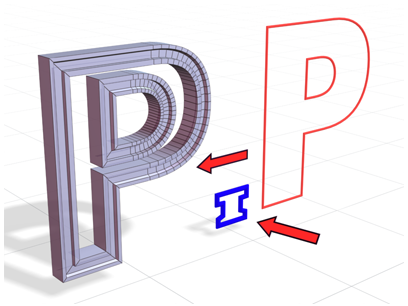

Criação de um objeto usando uma spline aberta como o perfil
Use o modificador de Perfil de chanfro:
- Crie uma forma a ser chanfrada. Dica: Para obter melhores resultados, utilize a viewport superior.
- No viewport Frontal (XZ), crie uma forma para ser usada como o perfil de chanfragem.
- Selecione a primeira forma e aplique o modificador Perfil de chanfro.
- Clique no botão Escolher perfil no modificador de Perfil de chanfro e selecione a forma do perfil.
