Mapa Vetorial

Com o mapa Vetorial, é possível aplicar gráficos baseados em vetores, incluindo animações, como texturas para objetos.

• Editor de Material > Material / Mapa do Navegador > Mapas > Padrão > Map Vetorial

Um arquivo gráfico vetor tem a vantagem de ser descritivo, portanto, a imagem que ele gera é independente de resolução de exibição. O Mapa Vetorial suporta uma variedade de formatos de vetores-gráficos da indústria-padrão.

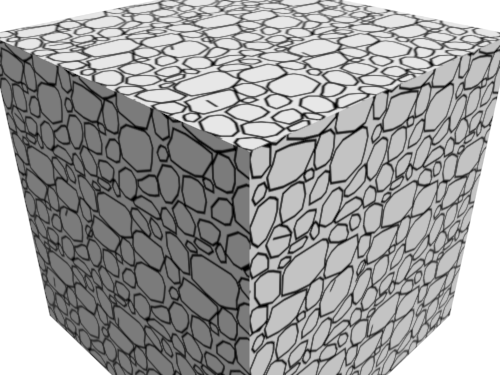

O padrão de mapa vetorial padrão

AutoCAD ^® Arquivos (PAT) padrão

É possível salvar o AutoCAD padrões hatch como arquivos PAT. Existem outros aplicativos, tais como o AHatch Pro, que podem criar e editar esses arquivos.

Um único arquivo PAT pode conter vários padrões.

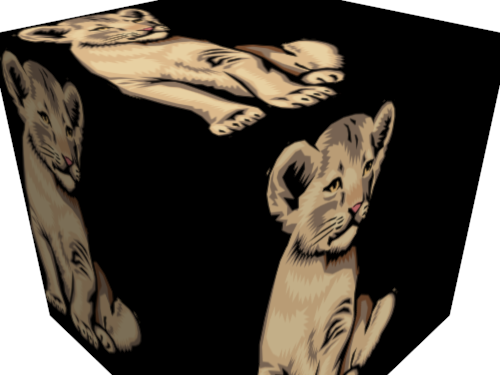

Mapa vetorial com um arquivo PAT

Quando um arquivo PAT é o arquivo de vetor ativo, os controles naImplementação de parâmetros de Padrão se tornam disponíveis.

O Adobe ^® Illustrator ^® (AI) e os formatos de Documento Portátil (PDF)

O mapa vetorial suporta arquivos AI gerados pelo Adobe Illustrator 9 pelo CS6. Quando você salva um arquivo AI para ser usado com o 3ds Max, ative criar arquivo compatível de PDF.

Dica: Quando você trabalha no Illustrator, utilize Vista do Modo de Visualização de Impressão para ver as cores como aparecerão no arquivo de saída.

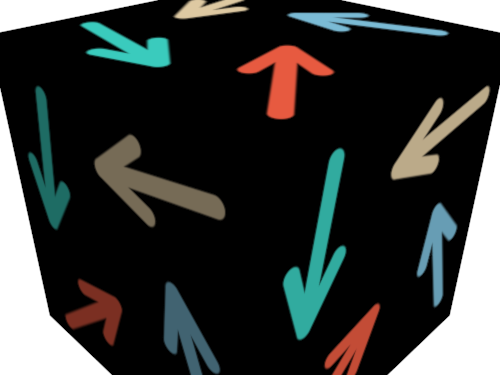

Mapa vetorial com um arquivo PDF

Quando um arquivo AI ou PDF é o arquivo de vetor ativo, os controles nos Adobe Illustrator/ implementação dos Parâmetros do PDF se tornam disponíveis.

Gráficos Vetoriais Escalonáveis (SVG)

Formatos (SVG) Gráficos Vetoriais Escalonáveis utiliza XML para codificar de imagens. Existem aplicativos, tais como o Inkscape, para criar e editar arquivos SVG. O Mapa Vetorial também pode carregar arquivos SVGZ, que são arquivos SVG em um formato comprimido.

Dica: Se você utilizar o Inkscape para criar um arquivo SVG para uso com o 3ds Max, siga estas diretrizes:

• Salve o arquivo como SVG simples e não como Inkscape SVG.
• Não redimensione qualquer entidade que contenha rupturas.

O Mapa Vetorial não tem controles adicionais para arquivos SVG (isto é, nenhuma implementação especial para SVG). No entanto, você pode controlar um arquivo SVG com o MAXScript. Veja o tópico "Vector_Map TextureMap e MaxScript" no Referência MAXScript.

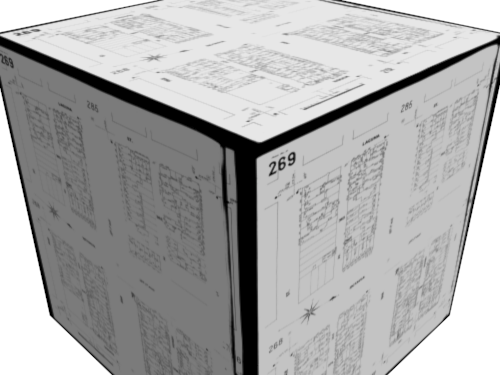

O Mapa Vetorial com um arquivo SVG

O mapa vetorial não suporta alguns recursos da especificação SVG. Para obter detalhes, veja elementos e atributos suportados pelo SVG.
