Superfícies de ponto são superfícies NURBS cujos pontos são restritos para ficarem na superfície.
-
Painel Criar >
(Geometria) > Superfícies NURBS > Implementação de Tipo de objeto > Sup. de ponto

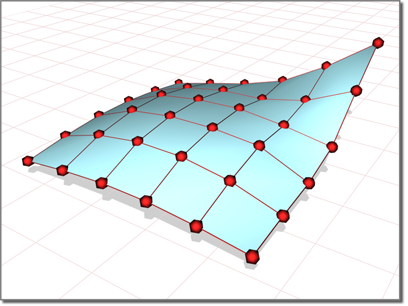

Os pontos formam a superfície em que estão.
Inicial devido a uma superfície NURBS é feito para ser editada, criar parâmetros implementação não aparecem no painel Modificar. No que diz respeito, superfície NURBS objetos são diferentes dos outros objetos. O painel Modificar rollouts forneça outras formas de alterar as configurações iniciais.
Procedimentos
Para criar um superfície de ponto:
- Vá para o painel Criar.
- Com (geometria), escolha as superfícies NURBS a partir da lista suspensa.
- Ative a sup. de ponto
- Na viewport, arraste para especificar a área do segmento plano.
- Ajuste os parâmetros de criação da superfície.
Interface
A criação de parâmetros são os mesmos para a superfície de pontos e superfícies de CV, exceto que as etiquetas indicar quais tipos básicos de superfície NURBS que você está criando.
Implementação Entrada do teclado
A implementação de Entrada pelo teclado implementação permite criar um superfície de ponto ao digitar. Utilize a tecla Tab para mover entre os controles nesta implantação. Ao clicar no botão Create a partir do teclado, pressione a tecla ENTER quando o botão é ativado.
- X, Y, e Z
-
Permitem inserir as coordenadas do centro da superfície.
- Comprimento e Largura
-
Permite inserir as dimensões da superfície em unidades de 3ds Max atuais.
- Pontos de comprimento
-
Permite inserir o número dos pontos ao longo do comprimento da superfície (esse é o número inicial das colunas de pontos).
- Pontos de largura
-
Permite inserir o número dos pontos ao longo da largura da superfície (esse é o número inicial das linhas de pontos).
- Criar
-
Cria o objeto de superfície.
Criar parâmetros lançamento
- Comprimento
-
O comprimento da superfície em unidades atuais do 3ds Max.
- Largura
-
A largura da superfície em unidades atuais do 3ds Max.
No painel Modificar, o comprimento e a largura da já não estão disponíveis. Você pode alterar o comprimento ou a largura da superfície ao dimensionar a superfície na superfície de subobjetos de nível. Mover subobjetos de ponto também altera o comprimento e a largura da superfície.
- Pontos de comprimento
-
O número de pontos ao longo do comprimento da superfície. Em outras palavras, o número inicial de colunas de pontos nas colunas na superfície. Intervalo = 2 a 50. Padrão=4.
- Pontos de largura
-
O número de pontos ao longo da largura da superfície. Em outras palavras, o número inicial de linhas de pontos na superfície. Intervalo = 2 a 50. Padrão=4.
No painel Modificar, os spinner de comprimento e largura dos pontos não estão mais disponíveis. É possível alterar o número de linhas e colunas excluindo linhas e colunas existentes ou adicionar novas linhas e colunas usando os controles Refinar no nível de subobjetos de ponto.
- Gerar coordenadas de mapeamento
-
Gera coordenadas de mapeamento para que você possa aplicar materiais mapeados à superfície.
Gerar coordenadas de mapeamento controle está presente no painel Modificar. Ele está na superfície de subobjetos de nível.
- Inverter normal
-
Ativar para reverter a direção dos normais de superfície.
Flip Normals controle está presente no painel Modificar. Ele está na superfície de subobjetos de nível.
Ao modificar uma superfície de ponto, uma implementação permite alterar as configurações de aproximação da superfície.
