O modificador de simetria é especialmente útil em caracteres de modelagem ou de construção de navios ou aeronaves.
-
painel Modificar > Faça uma seleção. > Lista de modificador > Simetria
Este modificador é único no que permite executar três tarefas comuns de modelagem:
- Espelhar uma malha em torno do plano X, Y ou Z.
- Fatiar uma malha, remover as peças se necessário.
- Vértices soldados automaticamente com uma junta comum.

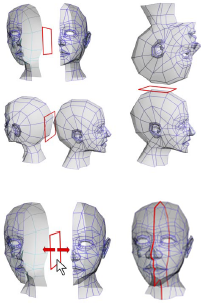

Exemplos de uso de Simetria com eixos de espelho diferentes ou movendo a meta-alça de espelho.
Você pode aplicar o modificador de Simetria para qualquer geometria, e é possível animar a simetria do espelho ou repartir o efeito animando a meta-alça do modificador.
Quando o modificador de simetria for aplicado a uma malha, quaisquer edições que você fizer à metade original da malha abaixo o do modificador Simetria na pilha, também ocorre de forma interativa para a outra metade. Por exemplo, consulte o segundo procedimento, abaixo.
Procedimentos
Exemplo: para aplicar o modificador de simetria a um objeto:
- Na viewport em perspectiva, crie um bule.
- Aplique o modificador de Simetria.
O bule parece ter dois bicos.
- Na pilha de modificador, clique em
( ícone "+") para expandir a hierarquia do modificador Simetria, em seguida destaque o Espelho. A simetria da meta-alça age como uma fatia plana quando está dentro dos limites do objeto
- Com o eixo do espelho definido para X, clique e arraste a meta-alça do espelho ao longo do eixo X.
Arraste as fatias à direita do bule até que nada esteja visível. Arrastar à esquerda faz com que um segundo bule apareça. Quando a meta-alça de espalho é movida para além dos limites da malha original, age como um plano de simetria que mostra dois bules completos.
Exemplo: para realizar modelagem com caixa com o modificador de Simetria:
- Na viewport de Perspectiva, crie um primitivo de caixa, e em seguida converte para Polígono editável ou aplique o modificador Editar polígono
- Se necessário, aperte F4 para ativar o modo de exibição das Faces afiadas.
- Aplique o modificador de Simetria.
Diferente do novo loop de aresta criado usando o modificador, a caixa Aparência não é alterada, porque ele já está simétrica.
- Na pilha de modificador, clique em(ícone "+") para expandir a hierarquia do modificador de Simetria, em seguida destaque o Espelho.
- Na viewport frontal, com o eixo de simetria definido para X,
mova a meta-alça de simetria em qualquer direção ao longo do eixo X. Somente a caixa esquerda move: esta é a cópia criado pelo Modificador de simetria.
- Posicione o espelho próximo ao lado esquerdo da caixa original, de forma que duas cópias sejam mescladas.
- Na pilha do modificador, vá para o nível de polígono editar/editável e destaque o nível do subobjeto do Vértice.
Se você não visualizar a cópia de Simetria, ative
(Exibir o Resultado Final Alternância Ativada/Desativada. Com Mostrar resultado final ativado, você pode ver uma estrutura de arame laranja de "gaiola" que permite as arestas do objeto original. Isto é ativado por padrão para os objetos de polígono editável, mas desativado por padrão para o modificador Editar polígono. A alternância Mostrar Gaiola para objetos de polígono editável está na implementação Superfície de Subdivisão, e para Editar polígono está na implementação Editar modo de polígono.
Também é possível ver que somente os vértices do objeto original são visíveis; os vértices do objeto de simetria não podem ser transformados diretamente.
- Mover um dos vértices visíveis no lado direito da caixa.
Ao fazer isso, sua contraparte na simetria do objeto move simetricamente em tempo real.
Como você pode ver, o modificador de Simetria não apenas cria uma imagem de espelho de um objeto para você, mas também permite que você manipule ambos os lados em conjunto de forma intuitiva.
- Agora, mover um dos vértices no lado esquerdo da caixa, onde ele se sobrepõe à simetria.
Uma vez que você também está movendo seu vértice de contraparte, que é invisível, o resultado aparente é o movimento de ponto correspondente no plano de simetria. Esta não é intuitivo como mover um ponto de mosaicos, portanto, para obter melhores resultados, a posição da meta-alça de simetria para causar pouca sobreposição possível; dessa maneira, você pode editar os vértices centrais diretamente no plano de simetria.
Interface
Pilha
- Espelhar
-
A posição da meta-alça do espelho delega como o objeto será afetado por simetria. É possível mover ou girar, bem como animar a meta-alça.
Para obter mais informações sobre a pilha, consulte pilha.
Desenvolvimento de parâmetros
Eixo de simetria de grupo
- X, Y, Z
- Especifique o eixo em torno do qual a simetria acontecerá. Você pode ver o efeito na viewport ao selecionar o eixo.
- Inverter
- Ativar Inverter para inverter a direção do efeito de simetria. Padrão=desativado.
- Fatiar ao longo do espelho
- Ativar Fatiar ao longo do espelho faz com que a meta-alça aja como um plano de segmentação quando localizada dentro dos limites de uma malha. Quando a meta-alça estiver fora dos limites da malha, a reflexão simétrica ainda é tratada como parte da malha de origem. Se Fatiar ao longo do espelho for desativado, a reflexão simétrica é tratada como um elemento separado da malha de origem. Padrão=ativado.
- Solda de costura
- Ativar a solda de costura garante que os vértices ao longo do eixo de simetria serão automaticamente soldados se estiverem dentro do limite. Padrão=ativado.
- Limite
- O valor da configuração de limite delega o quão perto os vértices podem estar antes de serem automaticamente soldados. Padrão=0,1. Nota: Definir o valor de limite muito alto pode resultar em alguma distorção da malha, especialmente quando a meta-alça de simetria estiver fora dos limites da malha de origem.
