Para trabalhar com arredondamentos e concordâncias 2D

Para definir o raio de concordância

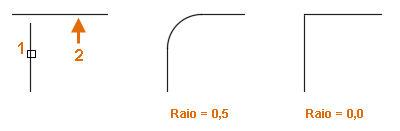

O raio de concordância determina o tamanho do arco criado pelo comando CONCORD, que conecta dois objetos selecionados ou segmentos de uma polilinha 2D. Até que você mude isso, o raio de concordância é aplicado a todas as concordâncias criadas posteriormente.

Nota: Se o raio de concordância for definido como 0, os objetos selecionados serão aparados ou estendidos até que efetuem interseção; nenhum arco é criado. Se o raio de concordância for definido como 0, será possível remover um segmento de arco entre dois segmentos de linha reta ou de todos os segmentos de arco de uma polilinha 2D.

1. Clique na guia Início painel Modificar menu suspenso Chanfrar e efetuar a concordância, menu Concordância. Pesquisa
2. No prompt de comando, insira r (Raio).
3. Insira um novo valor de raio de concordância.

   Uma vez que o raio de concordância for definido, selecione objetos ou segmentos de linha que definam os pontos de tangência para o arco resultante ou pressione Enter para finalizar o comando.

   Dica: Você pode manter pressionada a tecla Shift enquanto seleciona objetos para substituir o raio de concordância corrente por um valor de 0.

Adicionar uma concordância entre dois objetos ou segmentos de linha de uma polilinha 2D

1. Clique na guia Início painel Modificar menu suspenso Chanfrar e efetuar a concordância, menu Concordância. Pesquisa
2. Na área de desenho, selecione o primeiro objeto ou segmento de linha que definirá os pontos de tangência para o arco resultante.
3. Selecione o segundo objeto ou segmento de linha.

Dica: No prompt principal do comando CONCORD, use a opção Múltiplo para continuar adicionando concordância após selecionar os dois primeiros objetos ou segmentos de linha. Quando a opção Múltiplo não é usada, o comando é encerrado depois de selecionar o segundo objeto ou segmento de linha.

Adicionar uma concordância sem aparar os objetos selecionados ou segmentos de linha

1. Clique na guia Início painel Modificar menu suspenso Chanfrar e efetuar a concordância, menu Concordância. Pesquisa
2. No prompt de comando, insira t (Aparar).
3. Digite n (Sem apara).
4. Na área de desenho, selecione os objetos ou segmentos de linha que definam os pontos de tangência para o arco resultante.

Inserir arcos em cada vértice de uma polilinha 2D

1. Clique na guia Início painel Modificar menu suspenso Chanfrar e efetuar a concordância, menu Concordância. Pesquisa
2. No prompt do comando, digite p (Polilinha).
3. Na área de desenho, selecione uma polilinha.
