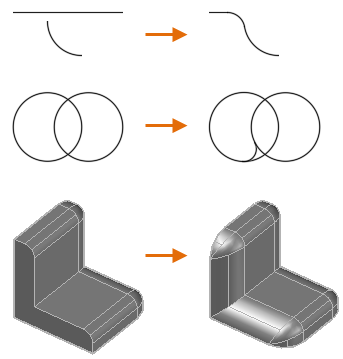

Uma concordância ou um arredondamento conecta dois objetos com um arco tangente em 2D, ou cria uma transição arredondada a transição entre as faces adjacentes de um sólido 3D.
Um canto interno é denominado concordância e um canto externo é denominado arredondamento; você pode criar os dois usando o comando CONCORD.
Estes tipos de objetos podem ser selecionados para definir uma concordância ou um arredondamento:
- Polilinhas 2D
- Superfícies e sólidos 3D (não disponíveis no AutoCAD LT)
- Arcos
- Círculos
- Elipses e arcos elípticos
- Linhas
- Raios
- Splines
- Linhas infinitas
Adicionar concordâncias ou arredondamentos a polilinhas 2D

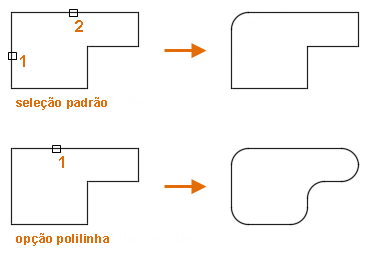

Uma concordância ou um arredondamento pode ser inserido em um único vértice ou todos os vértices de uma polilinha 2D com um único comando. Utilize a opção Polilinha para adicionar uma concordância ou um arredondamento a cada vértice de uma polilinha.
Adicione uma concordância ou um arredondamento a uma polilinha definindo o raio de concordância atual para um valor diferente de zero e selecionando dois segmentos de linha que efetuam a interseção. A distância entre os segmentos de linha selecionados deve ser longa o suficiente para acomodar o raio de concordância. Caso contrário, o arco não será inserido. Se os segmentos de linha forem separados por um segmento de arco, o segmento de arco será removido e substituído pelo novo segmento de arco.
Se o raio de concordância atual for definido como 0 e os dois segmentos de linha selecionados forem separados por um segmento de arco, o segmento de arco será removido e os dois segmentos de linha serão estendidos até que efetuem a interseção.
Arredondamento de linhas paralelas

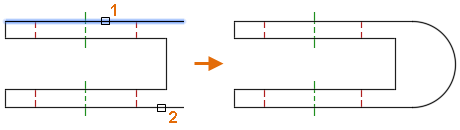

É possível criar um arredondamento tangente a duas linhas paralelas, raios ou linhas infinitas. O raio de concordância atual é ignorado e ajustado para a distância que existe entre os dois objetos selecionados. Os objetos selecionados devem estar localizados no mesmo plano.
O primeiro objeto selecionado deve ser uma linha ou um raio, enquanto o segundo objeto pode ser uma linha, um raio ou uma linha infinita.
Aparar e estender objetos

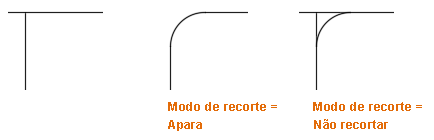

Por padrão, os objetos selecionados para definir uma concordância ou um arredondamento são aparados ou estendidos para o arco resultante. Você pode utilizar a opção Aparar para especificar se os objetos selecionados serão alterados ou permanecerão inalterados.
Se a opção Aparar estiver ativada e dois segmentos de linha de uma polilinha forem selecionados, a concordância ou o arredondamento adicionado será unido com a polilinha como um segmento de arco.
