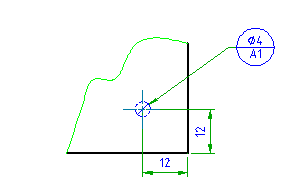

Cria um símbolo de referência parcial e anexa-o a um objeto da área do desenho.
Pesquisa
Resumo
Você pode especificar o tipo de finalização para utilizar no ponto alvo e atribuir até 4 caracteres para identificar a operação de referência.
Selecione a terminação da chamada de detalhe na caixa de diálogo Tipo de terminação.
Lista de prompts
Os seguintes prompts são exibidos.
- Selecionar objeto para anexar
- Anexa o símbolo a um objeto. Para posicionar o símbolo sem anexá-lo a nada, clique na posição que deseja posicionar o ponto de terminação da chamada de detalhe.
- Ponto inicial
- Especifica a posição do ponto de terminação da chamada de detalhe.
- Próximo ponto
- Especifica a localização do próximo vértice da chamada de detalhe.
- Símbolo
- Posiciona o símbolo na localização clicada por último.
