O AutoCAD Mechanical permite especificar uma fórmula para o texto da nota de uma linha de chamada. É possível salvar essas fórmulas como modelos e armazená-las na biblioteca de símbolos.
Comparação entre a Biblioteca de símbolos da nota da chamada de detalhe e outros símbolos
Notas da chamada de detalhe salvam modelos na biblioteca de símbolos. Outros símbolos salvam símbolos pré-configurados na biblioteca de símbolos.
Por que fórmulas e modelos?
As fórmulas podem conter referências às propriedades do objeto ao qual a nota da chamada de detalhe é anexada. Assim, quando as propriedades do objeto são alteradas, o texto da nota muda automaticamente.

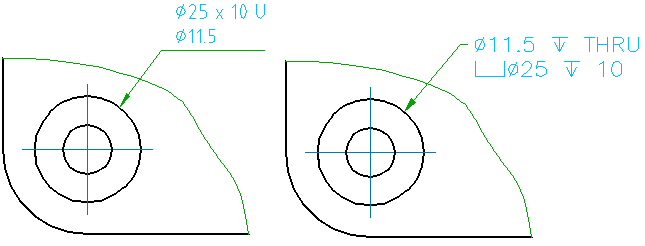

Por exemplo, suponhamos que você tenha anexado uma nota a um furo, que contém uma fórmula para exibir o diâmetro do furo. Se você altera o tamanho do furo, a nota exibe automaticamente o novo diâmetro.
Por que categorias de modelo?
Frequentemente, as propriedades que estão disponíveis em um objeto não estão disponíveis em outro. Por exemplo, um furo roscado tem propriedades sobre a rosca interna que ele contém. Um furo de passagem não têm roscas e, portanto, não tem propriedades de rosca. Portanto, as fórmulas (e, logo, os modelos) que se aplicam a furos roscados não funcionam para furos de passagem.
Quando você salva um modelo na biblioteca de símbolos, o sistema categoriza o modelo de acordo com o tipo de objeto ao qual a fórmula se aplica. Como tal, quando você anexa uma nota da chamada de detalhe a um furo de passagem, somente os modelos que se aplicam a furos de passagem são exibidos na biblioteca. A biblioteca pode conter vários modelos para uma determinada categoria e você pode selecionar um como o padrão. Quando você anexa uma nota da chamada de detalhe a um objeto, o modelo padrão para a categoria do objeto é aplicado automaticamente.
A categoria de modelo Outros modelos não está relacionada a nenhum tipo de objeto. Eles, portanto, não são aplicados a nenhum objeto por padrão. No entanto, Outros modelos são o único tipo de modelo exibido na biblioteca de símbolos na faixa de opções. Como tal, para tornar um modelo de nota acessível pela faixa de opções, salve-o como Outro modelo.
Informações adicionais
É possível adicionar novos modelos à biblioteca de símbolos ou modificar modelos existentes. Se você modificar o modelo de nota, todas as notas da linha de chamada serão automaticamente derivadas daquela alteração no modelo.
Você pode importar uma biblioteca de símbolos de nota da chamada de detalhe de outro desenho. No entanto, a norma de desenho e a revisão das notas da chamada de detalhe devem ser iguais em ambos os desenhos.
Durante o processo de importação, é possível substituir a biblioteca inteira, incluir símbolos ou substituir símbolos. Se você selecionar a opção de substituição, o AutoCAD Mechanical exclui a biblioteca atual e a substitui pela biblioteca importada. Se você optar por anexar, os modelos importados com nomes iguais aos dos modelos existentes serão renomeados adicionando-se um número ao seu nome. Se você optar por substituir, os modelos importados substituirão os modelos existentes que tenham o mesmo nome.
