Sobre Listas de materiais, balões de referências e listas de peças

A lista de materiais é uma tabela que contém informações sobre as peças e montagens de um desenho.

Se uma lista de materiais é similar a um banco de dados, uma lista de peças é similar a um relatório. As listas de peças pode exibir todas ou parte das informações da lista de materiais.

Um balão (de referência) identifica uma peça ou uma montagem da lista de peças usando legendas no desenho. A legenda do balão (de referência) costuma vir da lista de materiais.

A lista de materiais contém no mínimo as propriedades de uma peça ou submontagem (propriedades do componente) exibidos em uma lista de peças. Ao configurar a lista de materiais, esta pode ser configurada para que armazene propriedades do componente que não costumam ser necessárias nas listas de peças (como preço ou fornecedor) para seu uso posterior com ferramentas como o Autodesk Vault e o Autodesk Vault Mechanical.

Se você utiliza a estrutura mechanical, cada vez que cria ou insere uma peça, uma montagem ou uma peça padrão, o AutoCAD Mechanical atualiza automaticamente a lista de materiais com as propriedades do componente do objeto inserido. É possível editar estas informações usando a caixa de diálogo Propriedades de cada componente.

Se você não usa a estrutura mechanical, as referências da peça devem ser usadas. Uma referência da peça é um delimitador de propriedades do componente. Ao anexar uma referência da peça a um objeto do desenho, este objeto é marcado como peça. O AutoCAD Mechanical atualiza automaticamente a lista de materiais com as propriedades do componente incluídas na referência da peça. As peças padrão contêm referências da peça e atualizam automaticamente a lista de materiais ao serem inseridas em um desenho.

Nota:

As referências da peça não devem ser usadas em um desenho que tenha a estrutura mechanical ativada.

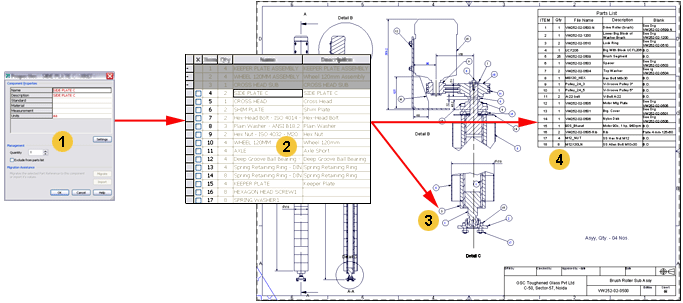

Legenda
1	Caixa de diálogo Propriedades ou Referência da peça: captura informações sobre uma única peça e atualiza a lista de materiais. (Nas estruturas mechanicals, é a caixa de diálogo Propriedades. Nas estruturas não mechanicals, é a caixa de diálogo Referência da peça.)
2	Lista de materiais: armazena informações sobre peças e montagens.
3	Balão de referência: exibe dados da lista de materiais.
4	Lista de peças: exibe dados da lista de materiais.
