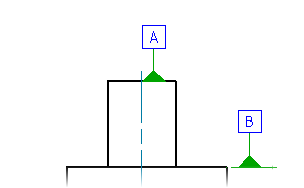

Cria um símbolo de identificação de referência e anexa-o a um objeto da área do desenho.
Pesquisa
Resumo
Podem ser especificados até 2 caracteres para identificar operações de referência e também pode ser selecionada o tipo de triângulo de operação de referência que será utilizada ao final da linho condutora.
Lista de prompts
Os seguintes prompts são exibidos.
- Selecionar objeto para anexar
- Anexa o símbolo a um objeto. Para posicionar o símbolo sem anexá-lo a nada, clique na posição que deseja posicionar a extremidade do condutor. Se você deseja posicionar o símbolo sem uma chamada de detalhe, clique na posição desejada para inserir o símbolo.
- Ponto inicial
- Especifica a posição da seta do condutor.
- Próximo ponto
- Especifica a localização do próximo vértice da linha de chamada. Nota: O AutoCAD Mechanical faz com que o primeiro segmento de linha de chamada seja perpendicular ao objeto associado. Para substituir esta restrição, clique na tecla Alternar modo ortogonal da linha de chamada do símbolo (SHIFT + F, por padrão) à medida que você mover o cursor.
- Símbolo
- Posiciona o símbolo na localização clicada por último.
- Superfície
- Adiciona ponta de seta, linha de chamada e linha de referência adicionais ao símbolo, para permitir que você aponte para uma superfície em vez de para uma aresta.
Nota: As normas de desenho que não são compatíveis com as chamadas de detalhe indicativas de superfície não exibem a opção Superfície.- Ponto inicial: especifica a posição da ponta de seta da chamada de detalhe indicativa de superfície (1 na ilustração acima).
- Próximo ponto - especifica a localização do próximo vértice da chamada de detalhe indicativa de superfície (2 na ilustração acima) ou o próximo vértice da chamada de detalhe (3 na ilustração acima).
- Símbolo: especifica a localização do símbolo (4 na ilustração acima).
- Aresta: remove a ponta de seta, a linha de chamada e a linha de referência adicionais para permitir que você aponte para uma aresta em vez de uma superfície.
