Esta seção explica melhores práticas para utilizar o catálogo de peças e descreve cenários de trabalho específicos que podem causar problemas.
Quando redes de tubulação forem criadas ou editadas, o AutoCAD Civil 3D referenciará o catálogo de peças para informações sobre cada peça (tubulação ou estrutura). Você pode utilizar o utilitário Gerador de peça para editar os dados para qualquer peça e para expandir o catálogo criando peças personalizadas adicionais. Conforme mostrado na imagem 1, cada peça é definida por três arquivos com o mesmo nome de origem, mas diferentes extensões:

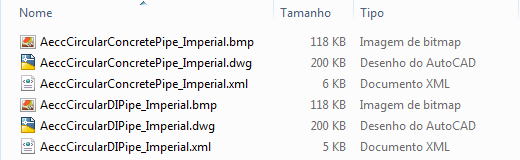

Figura 1: Arquivos de catálogos para dois tipos de tubulação circular
Se você utilizar o Gerador de peça para modificar uma peça, provavelmente você mudará o arquivo XML, conforme ele contiver as cotas e cálculos detalhados. Mudanças para os arquivos DWG e BMP são possíveis, mas não essenciais em todos os casos.
O AutoCAD Civil 3D instala o catálogo de componentes de rede de tubulação padrão em C:\Documents and Settings\All Users\Application Data\Autodesk\AutoCAD Civil 3D <versão>\ptb\Pipes Catalog. Você pode referir seu desenho a um catálogo diferente clicando na guia Início
painel Criar projeto Configurar catálogo de redes de tubulação
e, em seguida, mudando as configurações na caixa de diálogo mostrada na imagem 2.

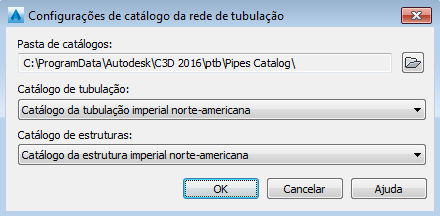

Figura 2: Caixa de diálogo para especificar os catálogos de redes de tubulação
Ambiente multiusuário
Em um ambiente de trabalho multiusuário com diversos catálogos de peças, é fácil criar modificações indesejadas em desenhos se seus catálogos de peças não tiverem conteúdos consistentes e localizações padrão. Modificações indesejadas podem ocorrer porque cada desenho faz referência ao catálogo de peças na localização especificada no computador no qual ele foi criado. Se o desenho estiver aberto em um computador diferente, onde ele não pode encontrar um catálogo na mesma localização, ele se referirá à localização padrão ou a que for definida no segundo computador.
Modificações indesejadas podem ocorrer para peças no desenho se as seguintes condições forem atendidas:
- O usuário do segundo computador editar a rede de tubulação com uma operação que faz referência ao catálogo de peças.
- A peça referenciada tiver especificações no catálogo atual que diferenciam daquelas no catálogo original.
Sob estas condições, as especificações da peça pelo catálogo atual serão aplicadas à peça no desenho.
Operações que fazem referência ao catálogo - e podem introduzir modificações indesejadas - incluem adicionar uma peça à rede ou mover uma peça. Outras operações, como editar uma legenda, não fazem referência ao catálogo.
