OverlayMillAndLevel2

Essa submontagem adiciona uma camada de sobreposição em um rodovia coroada, com uma camada que nivela e camada fresada adicionado conforme necessário.

Anexação

O ponto de anexação é o ponto de coroamento ponto de sobreposição da declividade concluída.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Deslocamento de ponto de coroamento	Deslocamento do ponto de coroamento. Os pontos de coroamento e amostra são usados para calcular a inclinação esquerda e direita da rodovia existente.	Numérico	0,0
Deslocamento de ponto à esquerda da amostra	Deslocamento do ponto de amostra no lado esquerdo.	Numérico	0,0
Deslocamento de ponto à direita da amostra	Deslocamento do ponto de amostra no lado direito.	Numérico	0,0
Ponto da apara esquerdo	Deslocamento esquerdo do ponto da apara, que define a borda exterior da camada de sobreposição no lado esquerdo	Numérico	0,0
Ponto da apara direito	Deslocamento direito do ponto da apara, que define a borda exterior da camada de sobreposição no lado direito	Numérico	0,0
Opções de sobreposição de inclinação esquerda	Especifica a sobreposição inclinação esquerda com as opções a seguir: a) definido pelo usuário, b) coincidir inclinação a partir de amostra de ponto interno para amostra de ponto externo ou, c) utilizar pista de superelevação de inclinação externa da linha base do alinhamento.	Lista de seleção	Coincidir com inclinação
Padrão sobreposição de inclinação esquerda	Especifica a inclinação definida pelo usuário. Também pode ser usado se os pontos de correspondência ou superelevação não retornam o valor apropriado.	Numérico, grau	- 2,0 %
Opções de sobreposição de inclinação direita	Especifica a sobreposição inclinação esquerda com as opções a seguir: a) definido pelo usuário, b) coincidir inclinação a partir de amostra de ponto interno para amostra de ponto externo ou, c) utilizar pista de superelevação de inclinação externa da linha base do alinhamento.	Lista de seleção	Coincidir com inclinação
Opções de sobreposição à direita da inclinação	Especifica a inclinação definida pelo usuário. Também pode ser usado se os pontos de correspondência ou superelevação não retornam o valor apropriado.	Numérico, grau	- 2,0 %
Tolerância de %Inclinação	O valor que a sobreposição inclinações podem variar de seus valores de projeto. A tolerância de inclinação não é usada se a inclinação de sobreposição é fornecida como M (consulte Comportamento abaixo para obter maiores detalhes).	Numérico, positivo	0,5%
Utilizar perfil	Seleciona se você deseja suspender a parte superior da sobreposição no ponto de ajuste interno para a elevação de perfil de corredor ou definir o posicionamento vertical da camada de sobreposição no valor de Folga mínima.	Lista de seleção	Utilizar folga mínima
Folga mínima (+/-)	O vão mínimo entre a superfície existente e a parte inferior da camada de sobreposição. Um valor positivo posiciona a o vínculo da parte inferior da sobreposição acima da superfície existente, criando uma camada de nivelamento abaixo da sobreposição. Um valor negativo posiciona o vínculo da parte inferior da sobreposição abaixo da superfície existente, criando uma camada de fresagem que coincide com uma parte da camada de sobreposição.	Numérico	0,100 m 0,30 pés
Profundidade de sobreposição	A espessura da camada de sobreposição	Numérico, positivo	0,100 m 0,30 pés

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho.

Parâmetro	Descrição	Status
Superfície existente	Nome da superfície que define a rodovia existente. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies.	Necessário
Deslocamento de ponto de coroamento	Pode ser utilizado para substituir o Deslocamento do Ponto de coroamento fixo e vincular o ponto para um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento de ponto à esquerda da amostra	Pode ser utilizado para substituir o deslocamento fixo do ponto de amostra à esquerda e vincular o ponto para um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento de ponto à direita da amostra	Pode ser utilizado para substituir o Deslocamento fixo do Ponto de Amostra à Direita e vincular o ponto para um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento à esquerda do ponto da apara	Pode ser utilizado para substituir o deslocamento fixo do ponto da apara à esquerda e vincular o ponto para um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento à direita do ponto da apara	Pode ser utilizado para substituir o deslocamento fixo do ponto da apara à direita e vincular o ponto para um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Eixo de rotação da superelevação	Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação.	Estática (Descrição)
Sobreposição esquerda %inclinação	A inclinação é utilizada para aplicar a camada de sobreposição no lado esquerdo	Numérico
Sobreposição direita %inclinação	A inclinação é utilizada para aplicar a camada de sobreposição no lado direito	Numérico

Parâmetro

Descrição

Tipo

Eixo de rotação da superelevação

Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro.

Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação.

Estática (Descrição)

Sobreposição esquerda %inclinação

A inclinação é utilizada para aplicar a camada de sobreposição no lado esquerdo

Numérico

Sobreposição direita %inclinação

A inclinação é utilizada para aplicar a camada de sobreposição no lado direito

Numérico

Comportamento

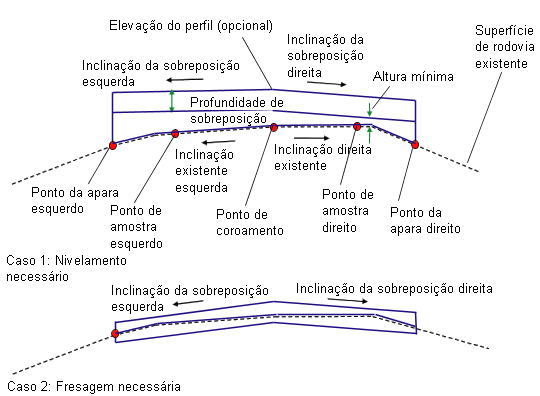

Essa submontagem insere vínculos paralelos que definem a parte superior e inferior de uma camada de sobreposição em cada lado que entrar no ponto de coroamento. O vínculo é inserido a partir do Deslocamento de ponto de coroamento para Aparar Deslocamentos à esquerda e direita.

Inclinações da sobreposição

A inclinação de superfície existente em cada lado é determinada entre pontos de amostra e coroamento. As inclinações de sobreposição de camadas são determinadas com as seguintes etapas:

Se a entrada de %Inclinação de sobreposição é dada como M, então inclinação de sobreposição corresponde à inclinação a partir do ponto de coroamento para o ponto de amostra.
Se o %inclinação da sobreposição for fornecida como S, então a sobreposição utiliza a inclinação da superelevação da pista externa definida para o alinhamento do corredor.
Se um valor numérico for fornecido para o %Inclinação de sobreposição, este valor é utilizado.

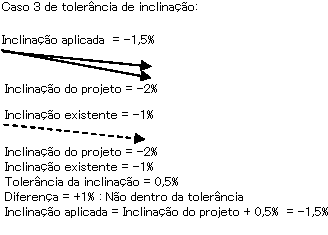

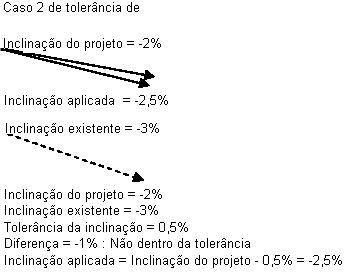

Se um valor numérico ou a inclinação de superelevação for usado, a sobreposição é comparada com a inclinação existente entre dois pontos de amostra. Se a diferença exceder o valor de tolerância de inclinação, a inclinação do projeto é ajustada para cima ou para baixo pelo valor de tolerância para torná-la mais próxima à coincidir com a inclinação existente e minimizar a quantidade de nivelamento ou fresagem. O ajuste da inclinação não ocorre se a tolerância de inclinação for zero.

Elevações da sobreposição

As elevações dos pontos de sobreposição são determinadas como se segue:

Se o valor do perfil de uso é verdadeiro, a elevação do perfil do corredor é mantida no deslocamento do ponto de Coroamento no topo da sobreposição. A sobreposição é estendida para cada lado na sobreposição de inclinações à esquerda e direita de deslocamento de apara, em paralelo os vínculos são inseridos para o parte inferior da sobreposição. Quaisquer áreas acima da superfície existente e abaixo da parte inferior da sobreposição são armazenadas como formas fechadas com o código “Nível". Áreas abaixo da superfície existente e sobre a parte inferior da sobreposição são armazenadas como formas fechadas com o código “Fresa”.
Se o valor do perfil de uso é Falso, o vínculo da parte inferior da sobreposição de cada lado é deslocado verticalmente para manter o vão mínimo acima ou abaixo da superfície existente. Um vão mínimo positivo cria uma área de nivelamento acima da superfície existente e abaixo da parte inferior da sobreposição. Um vão negativo cria uma área de fresagem abaixo da superfície existente e acima da parte inferior da sobreposição. Os vínculos de sobreposição em um lado é alternada verticalmente para que os vínculos se encontrem no ponto de coroamento.

Ponto de vão mínimo

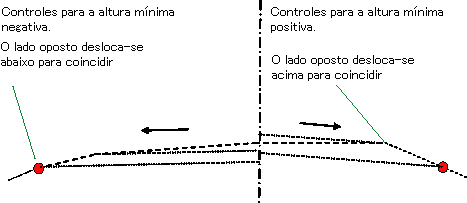

O método de determinar o ponto onde a folga mínima é aplicada é mostrado no diagrama a seguir.

Uma linha de projeção vertical é estabelecida em qualquer deslocamento arbitrário.
Cada ponto da superfície existente entre os dois pontos de apara é projetado de volta para a linha de projeção na sobreposição de inclinação.
O ponto com a maior elevação na linha de projeção é o ponto de controle para um valor de vão mínimo maior do que zero. O com a menor é o ponto de controle para um valor de vão mínimo menor que zero.

Operação do modo de layout

No modo de layout, esta submontagem exibe a camada de sobreposição posicionada a partir de qualquer ponto de anexação conveniente em uma inclinação de -2%.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Coroamento	Coroamento em declividade concluída
P2, P3	EOV	Margens de sobreposição na declividade final
P4	Crown_Overlay	Coroamento na parte inferior da sobreposição
P5, P6	EOV_Overlay	Margens da parte inferior da sobreposição
L1, L2	Topo, Pavimento	Topo da sobreposição
L3 - L6	Sobreposição	Vínculos da sobreposição Observe que L5, L6 vão da parte inferior da sobreposição para o topo da sobreposição em ambos os casos de nivelamento a fresagem.
L7, L8	Nível Fresar	Verticais a partir da superfície existente para parte inferior da sobreposição: Nível - para o caso de nivelamento. Fresar - para um caso de fresagem.
S1	Sobreposição	Área entre a parte superior e inferior da sobreposição. Isto sobrepõe a área de fresagem (S3) para o caso de fresadoras, como mostrado abaixo.
S2	Nível	Área acima da superfície existente e abaixo da parte inferior da sobreposição (caso de Nivelamento)
S3	Fresar	Área acima da superfície existente e abaixo da parte inferior da sobreposição (caso de Fresagem) Esta área sobrepõe a Área de sobreposição como mostrado abaixo.
