OverlayMillAndLevel1

Essa submontagem adiciona uma camada de sobreposição em uma rodovia não coroada existente ou a uma rampa, com uma camada niveladora e fresadora, se for preciso.

Anexação

O ponto de fixação é a borda de sobreposição na declividade final, no ponto de apara interno.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Deslocamento do ponto de amostra interno	Deslocamento do ponto de amostra interno. Os pontos de amostra são usados para calcular a inclinação da rodovia existente. A especificação de um valor positivo para esse parâmetro insere essa submontagem no lado direito de um corredor, ou na linha base de controle. Um valor negativo a insere no lado esquerdo. Para obter mais informações, consulte, “Inserir submontagens nos lados direito e esquerdo de um corredor”, no capítulo Corredores do Guia de Ajuda do Usuário do AutoCAD Civil 3D.	Numérico	0,0
Deslocamento do ponto de amostra externo	Deslocamento do ponto de amostra exterior. A especificação de um valor positivo para esse parâmetro insere essa submontagem no lado direito de um corredor, ou na linha base de controle. Um valor negativo a insere no lado esquerdo. Para obter mais informações, consulte, “Inserir submontagens nos lados direito e esquerdo de um corredor”, no capítulo Corredores do Guia de Ajuda do Usuário do AutoCAD Civil 3D.	Numérico	0,0
Ponto de apara interno	Deslocamento do ponto de apara interno, que define a borda interna da camada de sobreposição	Numérico	0,0
Ponto de apara externo	Deslocamento do ponto de apara externo, que define a borda externa da camada de sobreposição	Numérico	0,0
Opções de inclinações de sobreposição	Inclinação da camada de sobreposição. Pode ser especificada com as seguintes opções: a) para combinar a inclinação do ponto de amostra interno com o ponto de amostra externo ou, b) inclinação externa da pista de superelevação do alinhamento da linha base. Se os pontos internos estiverem à esquerda dos pontos externos, então o lado esquerdo da especificação de superelevação é usado; do contrário, utiliza-se o lado direito. a) definido pelo usuário; b) inclinação correspondente; c) superelevação da pista externa.	Lista de seleção	Inclinação correspondente
Inclinação padrão	Especifica a inclinação definida pelo usuário. Também pode ser usado se os pontos de correspondência ou superelevação não retornam o valor apropriado.	Numérico, grau	- 2,0 %
Tolerância de inclinação	Valor que é permitido à inclinação de sobreposição variar a partir de seu valor de projeto. A tolerância de inclinação não é usada se a inclinação de sobreposição é fornecida como M (consulte Comportamento abaixo para obter maiores detalhes).	Numérico, positivo	0,5%
Utilizar perfil	Seleciona se você deseja suspender a parte superior da sobreposição no ponto de ajuste interno para a elevação de perfil de corredor ou definir o posicionamento vertical da camada de sobreposição no valor de Folga mínima.	Lista de seleção	Utilizar folga mínima
Folga mínima (+/-)	O vão mínimo entre a superfície existente e a parte inferior da camada de sobreposição. Um valor positivo posiciona a o vínculo da parte inferior da sobreposição acima da superfície existente, criando uma camada de nivelamento abaixo da sobreposição. Um valor negativo posiciona o vínculo da parte inferior da sobreposição abaixo da superfície existente, criando uma camada de fresagem que coincide com uma parte da camada de sobreposição.	Numérico	0,100 m 0,30 pés
Profundidade de sobreposição	A espessura da camada de sobreposição	Numérico, positivo	0,100 m 0,30 pés

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho.

Parâmetro	Descrição	Status
Superfície existente	Nome da superfície que define a rodovia existente. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies.	Necessário
Deslocamento do ponto de amostra interno	Pode ser utilizado para substituir o deslocamento fixo de ponto dentro da amostra e vincular o ponto a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento do ponto de amostra externo	Pode ser utilizado para substituir o deslocamento fixo de ponto fora da amostra e vincular o ponto a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento de ponto de apara interno	Pode ser utilizado para substituir o deslocamento fixo de ponto de apara interno e vincular o ponto a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Deslocamento de ponto de apara externo	Pode ser utilizado para substituir o deslocamento fixo de ponto de apara externo e vincular o ponto com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Eixo de rotação da superelevação	Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação.	Estática (Descrição)
%Inclinação	A inclinação é utilizada para aplicar a camada de sobreposição.	Numérico

Parâmetro

Descrição

Tipo

Eixo de rotação da superelevação

Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro.

Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação.

Estática (Descrição)

%Inclinação

A inclinação é utilizada para aplicar a camada de sobreposição.

Numérico

Comportamento

Esta submontagem insere vínculos paralelos ao definir a parte superior e inferior de uma camada de sobreposição. Os vínculos são inseridos no Deslocamento de recorte interno para o Deslocamento de recorte externo.

Inclinações da sobreposição

A inclinação da superfície existente é determinada entre os pontos de amostra interno e externo. A inclinação da camada de sobreposição é determinada pelos seguintes passos:

Se a entrada da %Inclinação da sobreposição for fornecida como M, então a inclinação da sobreposição corresponde à inclinação do ponto de amostra interno ao ponto de amostra externo.
Se o %inclinação da sobreposição for fornecida como S, então a sobreposição utiliza a inclinação da superelevação da pista externa definida para o alinhamento do corredor. A inclinação do lado esquerdo é usado se o ponto de amostra externo está à esquerda do ponto de amostra interno, do contrário a inclinação da superelevação do lado direito é utilizado.
Se um valor numérico for fornecido para o %Inclinação de sobreposição, este valor é utilizado.

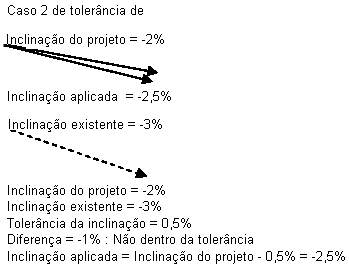

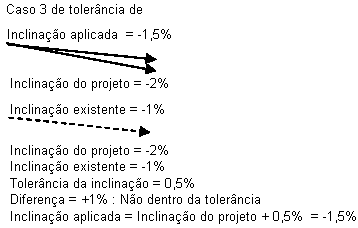

Se um valor numérico ou a inclinação de superelevação for usado, a sobreposição é comparada com a inclinação existente entre dois pontos de amostra. Se a diferença exceder o valor de tolerância de inclinação, a inclinação do projeto é ajustada para cima ou para baixo pelo valor de tolerância para torná-la mais próxima à coincidir com a inclinação existente e minimizar a quantidade de nivelamento ou fresagem. O ajuste da inclinação não ocorre se a tolerância de inclinação for zero.

Elevações da sobreposição

As elevações dos pontos de sobreposição são determinadas como se segue:

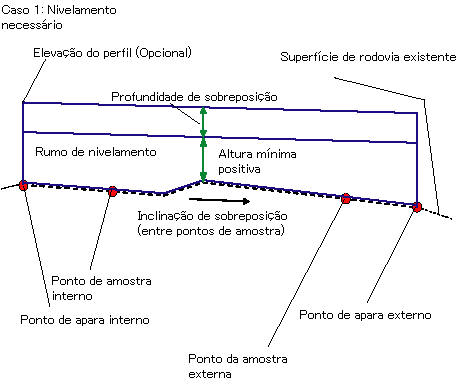

Se o valor Perfil de uso for Verdadeiro, a elevação do perfil do corredor é mantido no deslocamento do recorte interno, no topo da sobreposição. A sobreposição é estendida na inclinação de sobreposição até o deslocamento do recorte externo, e um vínculo paralelo na parte inferior da sobreposição. Quaisquer áreas acima da superfície existente e abaixo da parte inferior da sobreposição são armazenadas como formas fechadas com o código “Nível". Áreas abaixo da superfície existente e sobre a parte inferior da sobreposição são armazenadas como formas fechadas com o código “Fresa”.
Se o valor Perfil de uso for falso, o vínculo da parte inferior da sobreposição é deslocado verticalmente para manter o vão mínimo acima ou abaixo da superfície existente. Um vão mínimo positivo cria uma área de nivelamento acima da superfície existente e abaixo da parte inferior da sobreposição. Um vão negativo cria uma área de fresagem abaixo da superfície existente e acima da parte inferior da sobreposição.

Ponto de vão mínimo

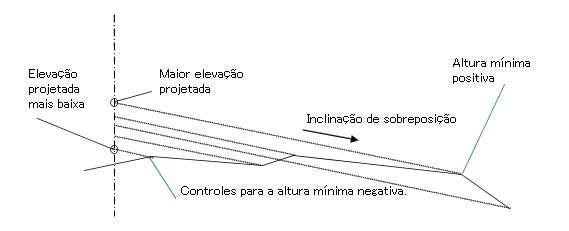

O método de determinar o ponto onde o Vão mínimo se aplica é mostrado no diagrama a seguir.

Uma linha de projeção vertical é estabelecida em qualquer deslocamento arbitrário.
Cada ponto da superfície existente entre os dois pontos de apara é projetado de volta para a linha de projeção na sobreposição de inclinação.
O ponto com a maior elevação na linha de projeção é o ponto de controle para um valor de vão mínimo maior do que zero. O com a menor é o ponto de controle para um valor de vão mínimo menor que zero.

Operação do modo de layout

No modo de layout, esta submontagem exibe a camada de sobreposição posicionada a partir de qualquer ponto de anexação conveniente em uma inclinação de -2%.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1, P2	EOV	Margens de sobreposição na declividade final
P3, P4	EOV_Overlay	Margens da parte inferior da sobreposição
L1	Topo, Pavimento	Topo da sobreposição
L2, L3, L4	Sobreposição	Vínculos da sobreposição Observe que L3, L4 vão da parte inferior da sobreposição até a parte superior da sobreposição em ambos os casos de Nivelamento e Fresagem.
L5, L6	Nível Fresar	Para o caso de Nivelamento Para o caso de Fresagem
S1	Sobreposição	Área entre a parte superior e inferior da sobreposição. Esta área sobrepõe a área de fresagem (S3), para o caso de fresagem conforme mostrado no Diagrama de codificação abaixo.
S2	Nível	Área acima da superfície existente e abaixo da parte inferior da sobreposição (caso de Nivelamento)

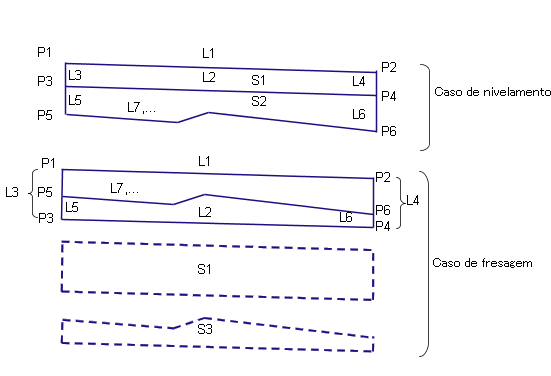

S3	Fresar	Área acima da superfície existente e abaixo da parte inferior da sobreposição (caso de Fresagem) Esta área sobrepõe a área Sobreposição, conforme mostrado no Diagrama de codificação abaixo.
