Ponto de intersecção
Localize o ponto de intersecção implícito ou explícito ou de dois elementos da geometria.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Ponto | |
| Número do ponto | Especifica o número do ponto. É possível alterar o valor do número do deslocamento gerado automaticamente. |
| Códigos do ponto | Especifica os códigos atribuídos para o ponto. |
| Tipo de geometria do ponto | |
| Tipo | Especifica os parâmetros de definição para o ponto de intersecção:
|
| Propriedades da geometria (dois vínculos) | |
| Vínculo 1 | Especifica o primeiro vínculo para efetuar a intersecção. |
| Vínculo 2 | Especifica o segundo vínculo para efetuar a intersecção. |
| Estender o vínculo 1 | Quando não houver uma intersecção direta, estenda o Vínculo 1 para localizar a intersecção aparente com o Vínculo 2. |
| Estender o vínculo 2 | Quando não houver uma intersecção direta, estenda o Vínculo 2 para localizar a intersecção aparente com o Vínculo 1. |
| Propriedades da geometria (vínculo e inclinação do ponto) | |
| Vínculo | Especifica o vínculo para efetuar a intersecção. |
| Ponto | Especifica o ponto a partir do qual efetuar a intersecção com base no valor da inclinação. |
| Estender o vínculo | Quando não houver uma intersecção direta, estenda o Vínculo para localizar a intersecção aparente com a inclinação a partir do ponto. |
| Inclinação | Especifica o valor da inclinação (%) relativa ao ponto. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Estender a inclinação | Quando não houver uma intersecção direta, estenda a Inclinação para localizar a intersecção aparente com o vínculo. |
| Inclinação reversa | Reverte o valor da inclinação. |
| Propriedades da geometria (duas inclinações de ponto) | |
| Ponto 1 | Especifica o primeiro ponto. |
| Inclinação 1 | Especifica o valor da inclinação (%) relativa ao ponto 1. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Ponto 2 | Especifica o segundo ponto. |
| Inclinação 2 | Especifica o valor da inclinação (%) relativa ao ponto 2. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Estender o vínculo 1 | Quando não houver uma intersecção direta, estenda o Vínculo 1 para localizar a intersecção aparente com o Vínculo 2. |
| Estender o vínculo 2 | Quando não houver uma intersecção direta, estenda o Vínculo 2 para localizar a intersecção aparente com o Vínculo 1. |
| Inclinação reversa 1 | Reverte o valor da inclinação 1. |
| Inclinação reversa 2 | Reverte o valor da inclinação 2. |
| Diversos | |
| Comentário | Indica as notas sobre o ponto. Os comentários podem ser exibidos no painel Visualizar. |
| Mostrar erros | Exibe ou oculta os erros de intersecção no Visualizador de eventos. |
Exemplos
Para ver exemplos de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Intersection Point Example.pkt

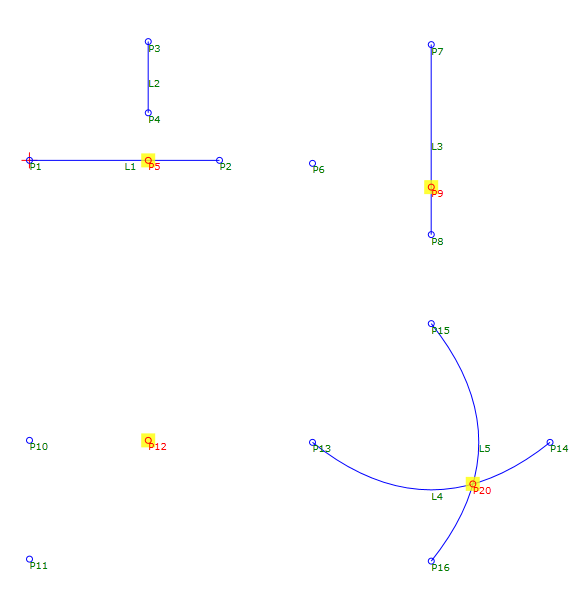

O exemplo PKT contém exemplos de quatro pontos de intersecção. Cada tipo de geometria de ponto é definido por parâmetros, como vínculos e inclinações. No diagrama, cada exemplo é construído em uma sequência separada. Para rever os parâmetros, selecione o ponto de intersecção no diagrama e, a seguir, verifique a seção Propriedades da geometria do painel Propriedades.
Há dois exemplos do tipo de geometria de pontos com dois vínculos.
- No primeiro exemplo, os dois vínculos não efetuam a intersecção explicitamente. O propriedade Estender vínculo 2 é selecionada, que estende o vínculo vertical para localizar sua intersecção aparente com o Vínculo 1.
- O segundo exemplo utiliza duas curvas que efetuam a intersecção em um ponto. Nota: Quando uma curva for usada como um vínculo com intersecção, o ponto de intersecção estará localizado onde os segmentos de arco com suavização de serrilhado da curva efetua a intersecção com outro objeto. Alterando a suavização de serrilhado do arco da curva altera a localização do ponto de intersecção.
