Utilize o painel Visualizar para visualizar uma representação gráfica da geometria da submontagem como ela é composta.
Pan e Zoom
| Para: | Faça isto: |
|---|---|
| Pan | Clique no botão de rolagem do mouse e arraste. |
| Zoom | Gire a roda do mouse. |
| Zoom para a extensão da submontagem | Clique em Ajustar à tela. |
Visualizar códigos e comentários
O painel Visualizar pode exibir os códigos e comentários que são atribuídos na paleta Propriedades.
| Para visualizar: | Faça isto: |
|---|---|
| Códigos | Selecione a caixa de diálogo Códigos. |
| Comentários | Selecione a caixa de diálogo Comentários. |
Modos de visualização
O painel Visualizar tem dois modos de visualização da geometria:

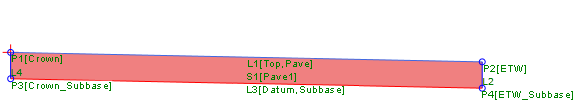

- Modo de rodovia: este modo é usado na criação de um corredor. O modo de rodovia exibe uma visualização da geometria que é desenhada usando os parâmetro salvo que estão definidos para a submontagem. Este é o valor padrão do modo de visualização.
- Modo de layout: este modo é utilizado na criação de uma montagem. O modo de layout oculta os parâmetros alvo, e a geometria da submontagem é desenhada utilizando os valores que os parâmetros alvo normalmente substituem.
Testar o comportamento da submontagem com parâmetros alvo

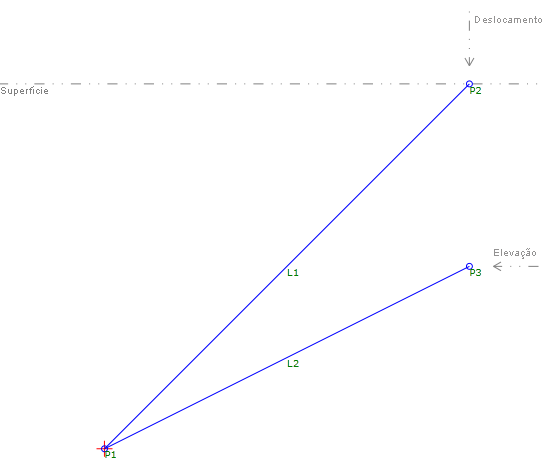

Se você atribui um parâmetro alvo, o painel Visualizar exibe sua localização em relação ao ponto de origem.
Se um elemento da geometria faz referência a um parâmetro alvo, arraste o parâmetro para testar como a submontagem reage quando o alvo é modificado.
Nota: A linha do parâmetro alvo efetua o snap para o incremento 0.1 mais próximo. Para uma posição mais precisa, insira um valor de visualização na guia Parâmetros alvo.
