Defina os parâmetros alvo de elevação, deslocamento e superfície para a submontagem.
Para criar um parâmetro alvo, clique em Criar parâmetro de entrada.
Utilize a tabela para definir o parâmetro:
| Nome | Especifica um nome para o parâmetro alvo. O nome não pode começar com um número ou conter espaços ou caracteres especiais. |
| Tipo | Especifica o parâmetro alvo:
|
| Valor de visualização | Especifica onde o parâmetro alvo é desenhado no painel Visualizar, em relação ao ponto de origem. |
| Nome de exibição | Especifica o nome do parâmetro, como ele aparece na paleta Propriedades do AutoCAD Civil 3D. O nome não pode começar com um número ou conter espaços ou caracteres especiais. |
| Ativado na visualização | Especifica se o parâmetro alvo é ativado no painel Visualizar. Desmarque a caixa de seleção para testar como a submontagem irá reagir quando o alvo especificado não foi encontrado. Nota: Defina o painel Visualizar para o modo de rodovia para visualizar este efeito.
Nota: Isto é útil para testar uma submontagem que tem uma função IsValid aplicada à mesma. Desmarcar esta caixa de seleção mostra como a submontagem irá reagir quando o alvo não foi encontrado.
|
Exemplo
Para ver um exemplo de uma submontagem que utiliza a função IsValid com um deslocamento alvo, abra o seguinte arquivo de amostra PKT:
IsValid_Example.pkt

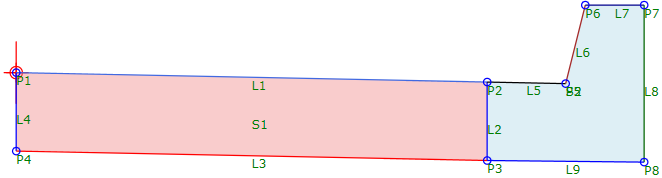

Este exemplo mostra uma pista, um meio-fio uma sarjeta e a base. A parte do meio-fio e sarjeta é definida em uma sequência denominada Meio-fio. A submontagem é definida para que a sequência do meio-fio apenas seja aplicada se um deslocamento alvo for encontrado.
Essa submontagem tem uma decisão definida para ela com a condição OffsetTarget.IsValid. Se o alvo do deslocamento for encontrado, então a sequência Meio-fio é aplicada. Se o alvo de deslocamento não for encontrado, a sequência Meio-fio não é aplicada, e a pista é desenhada com a largura definida na submontagem (que é o valor Delta x definido para P2). Um parâmetro de entrada também é definido para a largura da pista para que a largura da pista possa ser modificada quando a submontagem for utilizada no AutoCAD Civil 3D.

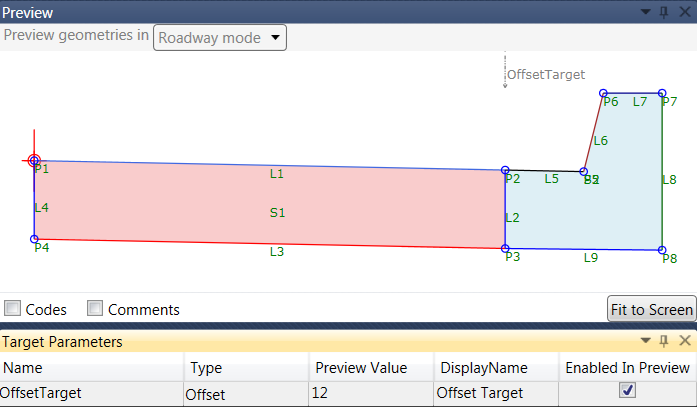

A submontagem também tem um parâmetro OffsetTarget definida para ela na guia Parâmetros alvo. Quando o painel Visualizar estive definido para o modo de rodovia, é possível ver como a submontagem irá reagir se o alvo de deslocamento for encontrado ao selecionar a caixa de seleção Ativado na visualização, como mostrado na ilustração a seguir.

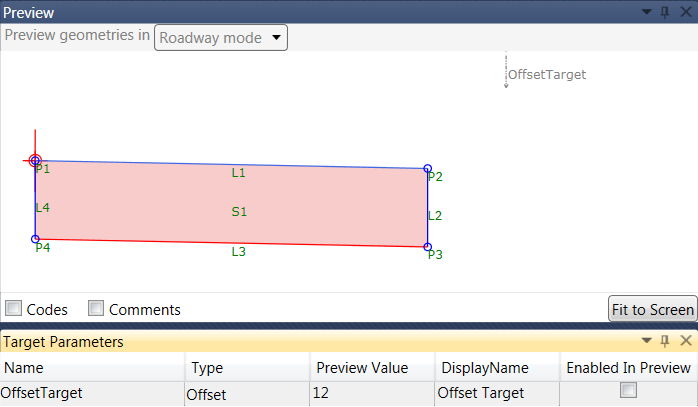

Você pode limpar a caixa de seleção Ativado na visualização para ver como a submontagem irá reagir se o alvo de deslocamento não for encontrado, como mostrado na ilustração a seguir. Neste caso, a largura da pista é alterada para utilizar a largura definida na submontagem.

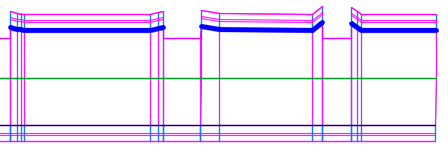

A ilustração a seguir mostra uma parte do corredor que foi criado com esta submontagem no AutoCAD Civil 3D. As linhas em azul escuro representam os alvos do deslocamento. Onde o alvo de deslocamento não for encontrado, a parte do meio-fio e sarjeta da submontagem não é aplicada.

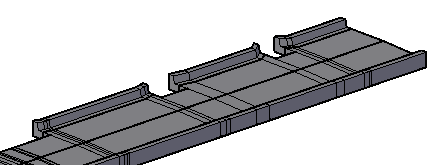

A ilustração a seguir mostra uma vista 3D de uma parte do corredor após usar o comando Extrair sólidos do corredor no AutoCAD Civil 3D.
