Forma
Utilize uma forma para criar uma área de corte transversal fechada que define o material usado em uma determinada área de uma submontagem.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Forma | |
| Número da forma | Especifica o número da forma. É possível alterar o valor do número da forma gerado automaticamente. |
| Códigos de forma | Especifica os códigos atribuídos para a forma |
| Componente | |
| Vínculos | Especifica os vínculos que circundam a forma. Clique em Adicionar vínculo para adicionar vínculos da ramificação atual do diagrama. Clique em
 para selecionar uma área fechada no painel Visualizar. Nota: É possível selecionar uma área fechada que circunda outra área para poder criar uma forma com uma área vazia, como mostrado na ilustração a seguir:
|
| Diversos | |
| Comentário | Indica as notas sobre a forma. Os comentários podem ser exibidos no painel Visualizar. |
Nota: Se o Visualizador de eventos exibe uma mensagem indicando que a forma não está fechada, isso normalmente ocorre porque dois pontos se sobrepõem. Por exemplo, se há dois pontos na mesma localização, e os vínculos que efetuam a intersecção são anexados à um ponto diferente, a forma não está fechada. Para fechar uma forma, os vínculos que efetuam a intersecção devem ser anexado ao mesmo ponto.
Exemplos
Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Shape Example.pkt

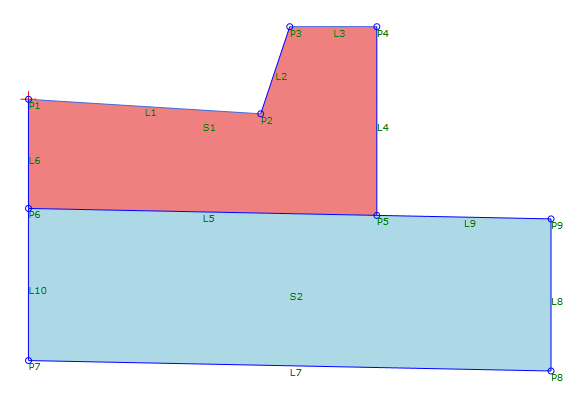

Este exemplo contém duas formas: S1 e S2.
Nota: As cores das formas são diferentes, porque cada forma tem um código diferente de forma aplicado à mesma.
