Arco em concordância

Arco em concordância

Adicione uma concordância na intersecção de dois vínculos.

Propriedades

Especifique os seguintes parâmetros no painel Propriedades.

Vínculo
Número do vínculo	Especifica o número do vínculo É possível alterar o valor do número do deslocamento gerado automaticamente.
Códigos de vínculo	Especifica os códigos atribuídos ao vínculo.
Propriedades da geometria
Primeiro vínculo	Especifica o vínculo de entrada para a concordância.
Segundo vínculo	Especifica o vínculo de saída para a concordância.
Suavização serrilhado	Especifica o número de segmentos de linha utilizados para representar a curva. Nota: Este valor deve estar entre 2 e 100. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor.
Arrendondar por	Especifica o parâmetro pelo qual definir a concordância: Raio Comprimento
Parâmetro Arrendondar	O valor para aplicar para o parâmetro Arredondar por.
Pontos
Nome do ponto inicial	Especifica o nome do ponto inicial É possível alterar o valor gerado automaticamente.
Códigos do ponto inicial	Especifica os códigos atribuídos ao ponto inicial.
Nome do ponto final	Especifica o nome do ponto final É possível alterar o valor gerado automaticamente.
Código do ponto final	Especifica os códigos atribuídos ao ponto final.
Diversos
Comentário	Indica as notas sobre a mensagem. Os comentários podem ser exibidos no painel Visualizar.

Nota: O primeiro e segundo vínculo precisam compartilhar um ponto. O ponto inicial está localizado no primeiro vínculo, e o ponto final está localizado no segundo vínculo.

Exemplo

Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:

Fillet Arc Example.pkt

O exemplo PKT contém um exemplo de um vínculo de arco em concordância. Para rever os parâmetros, selecione o vínculo Arco em concordância no diagrama e, a seguir, consulte o painel Propriedades.

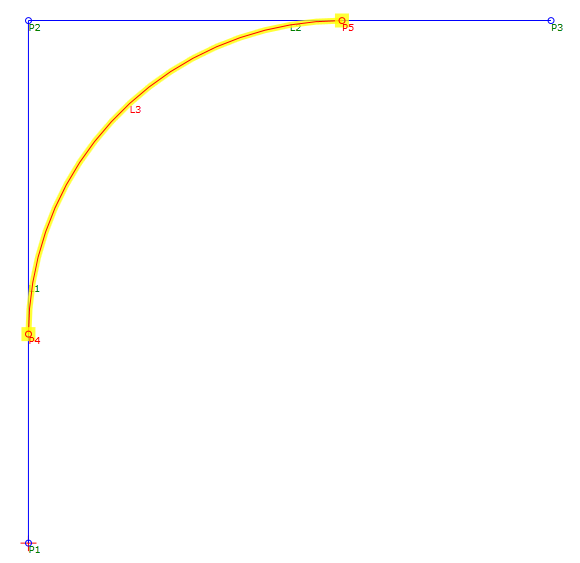

No exemplo, L3 forma uma concordância entre L1 e L2. L3 é definido por um valor de raio de 3, e tem um valor de suavização de serrilhado de 20. Se os vínculos forem modificados, L3 mantém seus parâmetros de definição, bem como sua tangência para L1 e L2.
