Geometria do deslocamento
Adicione um deslocamento positivo ou negativo para formas abertas ou fechadas.
Nota: Os deslocamentos são suportadas para polilinhas e polígonos compostas de segmentos retos, mas não são suportadas para a geometria curvada.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Deslocamento | |
| Número do deslocamento | Especifica o número do deslocamento. É possível alterar o valor do número do deslocamento gerado automaticamente. |
| Códigos de deslocamento | Especifica os códigos atribuídos para o deslocamento. |
| Distância do deslocamento | Especifica o valor positivo ou negativo da distância do deslocamento. |
| Geometria de origem | |
| Vínculos para deslocamento | Especifica quais vínculos deslocar. |
| Diversos | |
| Comentário | Indica as notas sobre o deslocamento. Os comentários podem ser exibidos no painel Visualizar. |
Exemplo
Para ver um exemplo de um deslocamento, abra o seguinte arquivo de amostra PKT:
Offset_Example.pkt

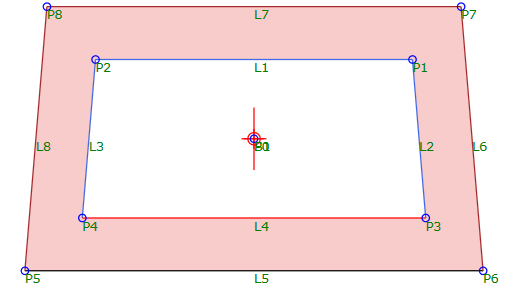

Este exemplo mostra um deslocamento que foi criado ao deslocar os vínculos L1 a L4. Uma forma também foi definida entre os vínculos internos da submontagem (L1 a L4) e os vínculos externos (L5 a L8) da submontagem.
É possível alterar o valor da distância de deslocamento na sequência do deslocamento se você deseja alterar o deslocamento.
A ilustração a seguir mostra uma parte do corredor que foi criado com esta submontagem no AutoCAD Civil 3D.
