Vínculo de superfície
Adicione um vínculo em uma superfície alvo entre os deslocamentos especificados.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Vínculo | |
| Número do vínculo | Especifica o número do vínculo É possível alterar o valor do número do deslocamento gerado automaticamente. |
| Códigos de vínculo | Especifica os códigos atribuídos ao vínculo. |
| Propriedades da geometria | |
| Superfície alvo | Especifica a superfície alvo: |
| X inicial | Especifica o valor de deslocamento para o ponto inicial do vínculo. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| X final | Especifica o valor de deslocamento para o ponto final do vínculo. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Alvo do deslocamento inicial | Especifica o valor X para o ponto inicial do vínculo. Quando este objeto alvo for especificado, ele substitui o valor do deslocamento inicial. |
| Alvo do deslocamento final | Especifica o valor X para o ponto inicial do vínculo. Quando este objeto alvo for especificado, ele substitui o valor do deslocamento inicial. |
| Profundidade | Especifica o valor com o qual colocar o vínculo abaixo ou acima da superfície alvo.
Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Pontos | |
| Nome do ponto inicial | Especifica o nome do ponto inicial É possível alterar o valor gerado automaticamente. |
| Códigos do ponto inicial | Especifica os códigos atribuídos ao ponto inicial. |
| Nome do ponto final | Especifica o nome do ponto final É possível alterar o valor gerado automaticamente. |
| Códigos do ponto final | Especifica os códigos atribuídos ao ponto final. |
| Diversos | |
| Comentário | Indica as notas sobre a mensagem. Os comentários podem ser exibidos no painel Visualizar. |
| Profundidade para modo de layout | Especifica o valor Y (com relação à origem) com o qual colocar o vínculo no painel Visualizar Modo de layout. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
Exemplos
Para ver exemplos de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Surface Link Example.pkt

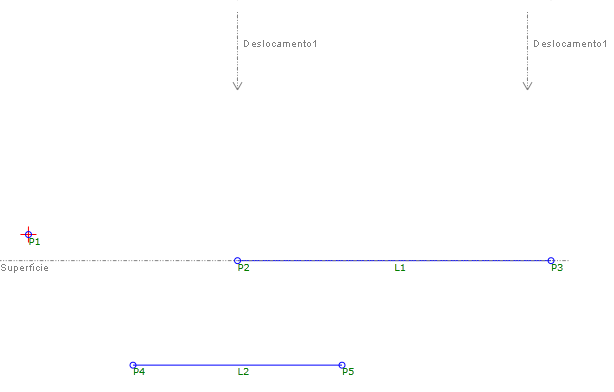

O exemplo PKT contém dois exemplos de vínculo de superfície. Cada vínculo de superfície é definido por uma superfície alvo e deslocamentos. No diagrama, cada exemplo é construído em uma sequência separada. Para rever os parâmetros, selecione o vínculo da superfície no diagrama e, a seguir, verifique a seção Propriedades da geometria do painel Propriedades.
Há dois exemplos no arquivo PKT.
- No vínculo Alvos do deslocamento, L1 é desenhada entre os dois alvos de deslocamento. Observe que, quando um Valor de deslocamento final for especificado, o valor é substituído pelo alvo do deslocamento especificado.
- No vínculo Valores de deslocamento estático, L2 é desenhada do valor Y inicial para o valor X final. Ela é desenhada com uma profundidade de 1, relativa à superfície alvo.
