Definir variável
Especifique um valor ou um cálculo para um parâmetro e, a seguir, reutilize para a variável em cálculos subsequentes.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Variável | |
| Nome | Especifica um nome para a variável. |
| Tipo de variável | Especifica o tipo de variável:
|
| Padrão | Especifica o valor que é aplicado quando um elemento de geometria faz referência à variável. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Diversos | |
| Comentário | Indica as notas sobre a variável. Os comentários podem ser exibidos no painel Visualizar. |
Exemplo
Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Define Variable Example.pkt

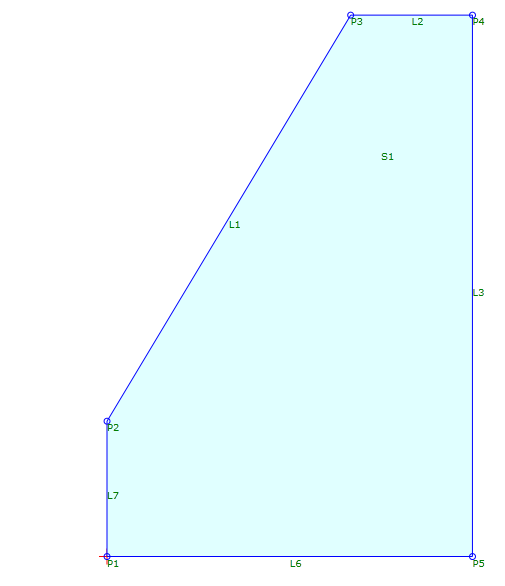

Este exemplo mostra uma meio-fio simples.
- A variável Altura é definida como 5.
- A variável Largura é definida como 3.
- P2 é desenhado do P1 no valor Delta Y da Altura dividida por 3.
- P3 é desenhado do P2 no valor Delta X da Largura e um valor Delta Y da Altura.
- P4 é desenhado do P3 no valor Delta X da largura dividida por 2.
- P5 é desenhado do P4 no valor negativo Delta Y da Altura, mais o valor Y negativo de P2.
- A forma é fechada com L5, e uma forma é adicionada.
Nota: Para testar a condição, no exemplo, altere a p Valor da visualização da superfície alvo.
