Como iniciar fluxos de trabalho das suítes com o Inventor e o Navisworks

Sincronizar Inventor

Faça o seguinte para criar um layout 3D do Inventor Factory a partir de um desenho do AutoCAD 2D:

1. Criar um novo desenho ou abri-lo no AutoCAD Factory. (o AutoCAD Architecture e o AutoCAD Mechanical são suportados).
2. Clique na guia Factory > Fluxos de trabalho das suítes painel> Sincronizar Inventor . Acontecerá o seguinte:

• O Inventor é aberto e um layout 3D do desenho 2D atual é criado. Os recursos 2D e os encadeados do AutoCAD são automaticamente preenchidos com seus 3D equivalentes no novo layout.
• No Inventor, uma sobreposição de DWG 2D é criada e sobreposta no piso de fábrica.
• No navegador do Inventor, o nó da sobreposição de DWG aparece com o mesmo nome do desenho 2D original e é representado com este ícone para indicar o vínculo entre o desenho 2D e o layout recentemente criado no Inventor.
• Os dados de nuvem de pontos anexados ao arquivo do AutoCAD são exibidos.

Sincronizar o Navisworks

Faça o seguinte para criar um layout do Navisworks Factory com um desenho do AutoCAD 2D:

1. Criar um novo desenho ou abri-lo no AutoCAD Factory. (o AutoCAD Architecture e o AutoCAD Mechanical são suportados).
2. Clique na guia Factory > Fluxos de trabalho das suítes painel> Sincronizar o Navisworks .

   O Navisworks é aberto e um layout 3D do desenho 2D atual é criado. Os recursos 2D e os encadeados do AutoCAD são automaticamente preenchidos com seus 3D equivalentes (se existirem) no novo layout.

Criar pelo Inventor

Faça o seguinte para criar um desenho 2D do AutoCAD a partir de um layout 3D do Inventor Factory.

1. Clique em guia Fábrica > Fluxos de trabalho das suítes painel> Criar pelo Inventor .
2. A caixa de diálogo Criar a partir do Inventor é exibida. Procure e selecione o layout (.iam) do Inventor Factory que deseja usar. Acontecerá o seguinte:

• O novo desenho do AutoCAD é criado. Os recursos 3D do Inventor são automaticamente preenchidos com seus equivalentes 2D.
• No Inventor, uma sobreposição de DWG 2D é criada e sobreposta no piso de fábrica.
• No navegador do Inventor, o nó da sobreposição de DWG aparece com o mesmo nome que o layout de fábrica 3D e é representado com este ícone para indicar o vínculo entre o layout de fábrica 3D e o desenho recentemente criado do AutoCAD.

Atualização pelo Inventor

Use o procedimento a seguir para atualizar um desenho do AutoCAD quando as revisões forem feitas para o layout 3D original de fábrica.

1. Clique em guia Fábrica > Fluxos de trabalho das suítes painel> Atualização pelo Inventor .
2. Uma vez que a atualização estiver concluída, o desenho 2D reflete as revisões do layout 3D original de fábrica.
3. No navegador do Inventor, o nó da sobreposição de DWG aparece com este ícone para indicar o vínculo entre o layout 3D de fábrica e o desenho 2D atualizado do AutoCAD que é novamente sincronizado.

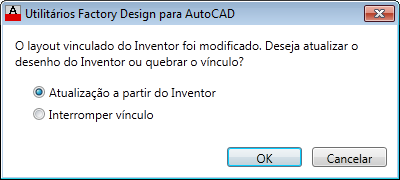

A caixa de diálogo é exibida ao abrir um desenho 2D do AutoCAD cujo layout vinculado do Inventor Factory foi revisado. Clique em OK para atualizar o desenho com as alterações do layout 3D.

Interromper vínculo com o Inventor

Faça o seguinte para quebrar o vínculo entre o desenho 2D do AutoCAD e o 3D do Inventor.

1. Clique em guia Fábrica > Fluxos de trabalho das suítes painel> Interromper vínculo com o Inventor .
2. No Inventor, o ícone do navegador para o nó reinicia o sua aparência normal para indicar que o vínculo foi corretamente quebrado.

O que acontece se um layout 2D contém REFEXs?

Quaisquer REFEXs (referências externas) associadas a um layout 2D são convertidas automaticamente para sub-layouts (submontagens) quando sincronizadas com o Inventor Factory. Se uma REFEX contém quaisquer recursos 2D são substituídos por seus 3D equivalentes no Inventor.
