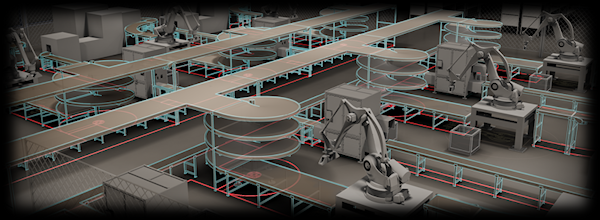

O AutoCAD Factory Design Utilities oferece ferramentas de design e um ambiente otimizado para o layout de piso de fábrica. Eles também permitem quer você abra layouts de instalação DWG e adicione inteligência de fábrica a esses desenhos. Além disso, os desenhos de fábrica podem ser usados para preencher um layout 3D no Inventor Factory.
Layout de Fábrica 2D
Um layout de fábrica 2D é um modelo DWG de uma ambiente de fábrica, armazém ou escritório. O tamanho e a complexidade podem variar de uma baia até toda uma fábrica. O layout pode conter elementos de construção como paredes, colunas e utilitários. É possível criar o layout de peças individuais de equipamentos e criar caminhos de roteamento para cada produto.
O AutoCAD Factory Design Utilities permite que você adicione inteligência ao layout de fábrica. A inteligência pode ser adicionada a um layout de instalação herdado ou a um novo arquivo. Os dados adicionais fornecem as informações necessárias para análise dos layouts, geração de relatórios e preenchimento automático do layout de fábrica com recursos 3D no Inventor Factory.
Um fluxo de trabalho típico implica no seguinte:
- Crie um layout simplificado (por exemplo, formas retangulares) e atribua as informações da estação.
- Crie produtos que serão fabricados usando as estações definidas.
- Crie roteamentos de produto por meio das estações.
- Salve como um layout de fábrica DWG 2D.
- Traga para o Navisworks Factory com o comando Sincronizar o Navisworks, ou para o Inventor Factory com o comando Sincronizar Inventor, ou ainda para o Inventor Factory com o comando Novo layout a partir de arquivos DWG e preencha com recursos 3D. (Se quaisquer recursos 2D e recurso de corrente no layout DWG, eles são automaticamente substituídos com o recurso 3D equivalente quando aberto no Inventor.)
Conjunto de fluxos de trabalho
O AutoCAD Factory oferece uma série de ferramentas de Fluxos de trabalho das suítes que permitem criar um vínculo associativo entre um desenho 2D do AutoCAD e um layout 3D tanto no Inventor Factory como no Navisworks Factory. O vínculo, denominado Sincronização do layout, pode ser definido entre o Inventor ou o Navisworks e o AutoCAD Architecture ou o AutoCAD Mechanical. Tenha em mente que o vínculo do AutoCAD Factory para o Navisworks Factory é somente unilateral. No entanto, o vínculo entre o AutoCAD Factory e o Inventor Factory é bidirecional.
Os comandos dos Fluxos de trabalho da suíte são:
- Sincronizar Inventor - inicia o Inventor e cria um layout de fábrica 3D a partir de um desenho 2D aberto.
- Criar a partir de Inventor - Cria um novo desenho 2D do AutoCAD a partir de um layout de fábrica 3D.
- Atualização do Inventor - as alterações feitas em um layout de fábrica 3D do Inventor são reproduzidas em um desenho 2D do AutoCAD.
- Quebrar vínculo com o Inventor - quebra o link associativo entre os layouts do AutoCAD e do Inventor .
- Sincronizar o Navisworks - inicia o Navisworks e cria um layout de fábrica 3D com um desenho 2D aberto.
- Criar processo - Abre a ferramenta de modelagem de processos na Web, a Process Analysis 360, com a qual é possível executar simulações e otimizar o desempenho.
