Conclua estas etapas para gerar um relatório de análise dos dados da máquina, incluindo a utilização.
- Abrir o layout DWG a partir do qual você deseja criar um relatório.
- Clique em Gerar relatório
no menu suspenso Fluxo de material da guia Fábrica. - Nomeie o arquivo do relatório e clique em Salvar.

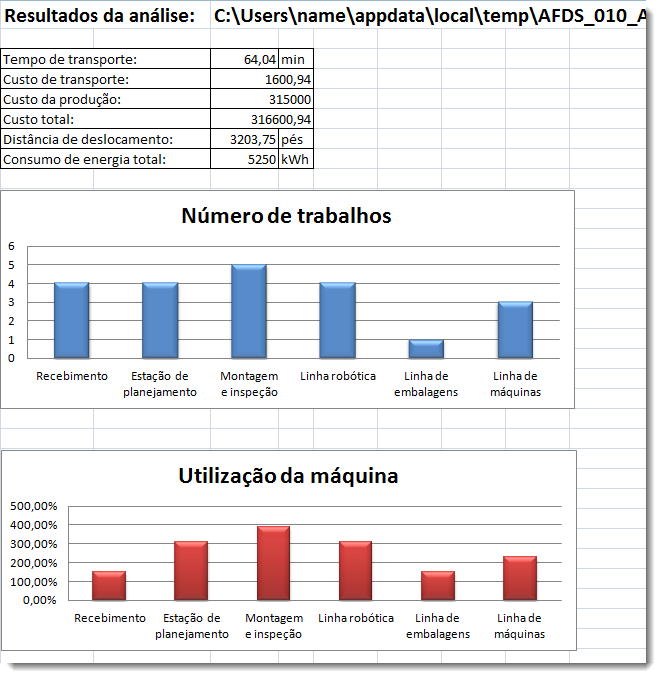

Como interpretar os resultados do relatório
| Tempo de transporte |
Para tipos de transporte contínuos: Se (tempo de configuração + tempo de processamento) * tamanho de lote < (comprimento da linha de conexão para detalhe/velocidade da viagem) soma de (tempo de configuração + tempo de processamento) * tamanho de lote para todos os trabalhos Caso contrário: soma de (comprimento da linha de conexão para detalhe/velocidade da viagem + tempo de carga + tempo de descarga) * (preliminar(quantidade de peças de trabalho/tamanho do lote)) para todos os trabalhos Para tipos de transporte não contínuos: soma de (comprimento da linha de conexão para detalhe/velocidade da viagem + tempo de carga + tempo de descarga) * (preliminar(quantidade de peças de trabalho/tamanho do lote)) para todos os trabalhos |
| Custo do transporte |
Para tipos de transporte contínuos: Se (tempo de configuração + tempo de processamento) * tamanho de lote < (comprimento da linha de conexão para detalhe/velocidade da viagem) soma de (tempo de configuração + tempo de processamento) * tamanho de lote * taxa do custo de transporte para todos os trabalhos Caso contrário: soma de (comprimento da linha de conexão para detalhe/velocidade da viagem + tempo de carga + tempo de descarga) * (preliminar(quantidade de peças de trabalho/tamanho do lote))* taxa de custo de transporte para todos os trabalhos Para tipos de transporte não contínuos: soma de (comprimento da linha de conexão para detalhe/velocidade da viagem + tempo de carga + tempo de descarga) * (preliminar(quantidade de peças de trabalho/tamanho do lote))* taxa de custo de transporte para todos os trabalhos |
| Custo da produção |
(Tempo de configuração * taxa de custo de configuração + tempo de processamento * taxa de custo de processamento) * Quantidade de peças em cada operação para todos os trabalhos |
| Custo total |
custo total de transporte + custo total de produção |
| Distância de deslocamento |
Para tipos de transporte contínuos: soma de comprimento da linha de conexão para detalhe * (preliminar(quantidade de peças de trabalho/tamanho do lote)) para todos os trabalhos Para tipos de transporte não contínuos: soma de comprimento da linha de conexão para detalhe * (preliminar(quantidade de peças de trabalho/tamanho do lote)) para todos os trabalhos Nota: Se bidirecional, a distância será duplicada
|
| Total de consumo de energia (kW.h) |
(tempo de configuração + tempo de processamento) * Quantidade de peças * Taxa de consumo de energia em cada operação para todos os trabalhos |
Para taxa de produção desejada diária:
A utilização da máquina para uma estação = ((tempo de configuração em minutos + tempo de processamento em minutos) * taxa de produção desejada diária para todas as tarefas na estação/(Nº de turnos * horas do turno * 60 * porcentagem de tempo de funcionamento)) * 100%
Para taxa de produção desejada por hora/minuto/segundo
A utilização da máquina para uma estação = (( tempo de configuração em minutos + tempo de processamento em minutos) * taxa de produção desejada por minuto para todos as tarefas na estação * porcentagem de tempo de funcionamento) * 100%
