Os Utilitários do Autodesk Factory Design para Inventor são complementos para o ambiente de montagem. Eles fornecem ferramentas de design e um ambiente otimizado para o layout de piso de fábrica.

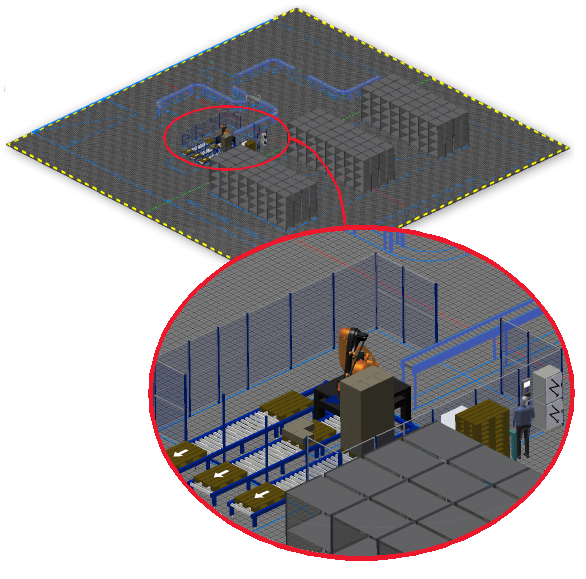

Um layout de piso de fábrica é um modelo 3D de uma fábrica, depósito ou ambiente do escritório. O tamanho e complexidade podem variar de uma baia até toda uma fábrica. O layout pode conter elementos de construção como paredes, colunas e utilitários. Você pode verificar se há interferência e planejar como os equipamentos se conectam a energia, dados, ar comprimido ou outros recursos.
A biblioteca de Recursos de fábrica contém modelos de componentes de fábrica padrão como esteiras, dutos e paredes. É possível publicar seus modelos usados com frequência à biblioteca. Você também pode usar os arquivos de peça e de montagem do Inventor ou modelos importados.
Conjunto de fluxos de trabalho
O Inventor Factory oferece ferramentas de Fluxos de trabalho das suítes que permitem criar um link associativo bidirecional entre um layout de fábrica 3D e um desenho 2D do AutoCAD. Este vinculo, chamado Sincronização do layout, pode ser estabelecido entre o Inventor e o AutoCAD Architecture ou o AutoCAD Mechanical.
Os quatro fluxos de trabalho do Inventor associados com o AutoCAD são:
- Sincronizar AutoCAD - inicia o AutoCAD e cria um layout do desenho 2D de um layout 3D no Inventor Factory.
- Criar a partir do AutoCAD - cria um novo layout do Factory 3D a partir de um layout 2D do AutoCAD. Os recursos 2D e recursos de cadeias serão substituídos por seus 3D equivalentes. Nota: Este comando executa a mesma função do Novo layout do DWG no painel Inicialização de fábrica.
- Atualização do AutoCAD - As alterações feitas em um layout do AutoCAD são reproduzidas no Inventor Factory Layout.
- Quebrar vínculo com o Inventor - quebra o link associativo entre os layouts do AutoCAD e do Inventor .
O Inventor Factory também inclui os fluxos de trabalho das suítes para Navisworks e Process Analysis 360. Sincronizar o Navisworks abre o arquivo ativo do Inventor no Navisworks para que você possa visualizar o layout e executar detecções de conflitos. Criar modelo de processo sincroniza os dados do Inventor com a Process Analysis 360, uma ferramenta de modelagem de processos na Web que permite executar simulações e otimizar o desempenho.
