Esses fluxos de trabalho permitem criar um link associativo bidirecional entre um layout de fábrica 3D e o desenho 2D do AutoCAD
Sincronização do AutoCAD
Faça o seguinte para criar um desenho 2D do AutoCAD a partir de um layout do Inventor Factory:
- Criar um novo ou abra um layout existente no Inventor Factory.
- Na faixa de opções, clique na guia Fábrica
painel Fluxos de trabalho da suíte Sincronizar AutoCAD
. Acontecerá o seguinte:
- O AutoCAD é iniciado e um desenho 2D do layout 3D atual é criado. (O AutoCAD Architecture ou o AutoCAD Mechanical é iniciado, dependendo da última versão previamente aberta.)
- No Inventor, uma sobreposição de DWG 2D é criada e sobreposta no piso de fábrica.
- No navegador, o nó da sobreposição de DWG aparece com o mesmo nome do desenho 2D original. Este ícone
aparece para indicar o vínculo entre o layout do Inventor e o desenho 2D recém-criado. - Os dados de nuvem de pontos anexada ao arquivo do Inventor são exibidos.
Criar a partir do AutoCAD
Faça o seguinte para criar um layout 3D do Inventor Factory de um layout 2D de fábrica existente do AutoCAD .
- Na faixa de opções, clique na guia Fábrica painel Fluxos de trabalho da suíte Criar a partir do AutoCAD
. - A caixa de diálogo Novo layout do DWG é exibida. Procure e selecione o layout 2D (.dwg) do AutoCAD que deseja utilizar. Acontecerá o seguinte:
- O o novo layout do Inventor Factory é criado. Os recursos 2D e encadeados do AutoCAD são automaticamente preenchidos com seus 3D equivalentes. Nota: Ocasionalmente, os recursos de comprimentos fora do padrão são criados usando o AutoCAD Factory no recurso em cadeia. Estes recursos são convertidos automaticamente para personalizar os recursos e representados em cor vermelha. É possível desativar a cor padrão, ou especificar uma cor personalizada, na guia DWG de caixa de diálogo Opções de fábrica no Inventor Factory.
- No Inventor, uma sobreposição de DWG 2D é criada e sobreposta no piso de fábrica.
- No navegador, o nó da sobreposição de DWG aparece com o mesmo nome do desenho 2D original. Este ícone aparece para indicar o vínculo entre o layout 2D do AutoCAD e o layout de fábrica 3D recém-criado.
Atualizar a partir do AutoCAD
Use o procedimento a seguir para atualizar um layout 3D de fábrica quando as revisões forem feitas para o layout do AutoCAD. Se o layout 2D é aberto no AutoCAD, ela deve ser fechado antes da atualização ser executada.
- O ícone do navegador para o nó de desenho indicará que o desenho 2D original foi revisado
e o layout 3D de fábrica requer atualização. - Na faixa de opções, clique na guia Fábrica painel Fluxos de trabalho da suíte Atualizar a partir do AutoCAD
. Nota: Como alternativa, clique com o botão direito do mouse no nó do desenho no navegador e selecione Atualizar no menu pop-up de contexto.Acontecerá o seguinte:
- Os sobreposições DWG originais são excluídas e o arquivo DWG é revisado novamente e sobrepostas no piso de fábrica.
- Uma vez que a atualização é concluída, o layout de fábrica reflete as revisões do desenho 2D original.

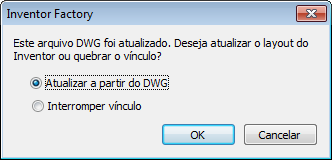

- No navegador, o nó da sobreposição de DWG aparece com este ícone para indicar o vínculo entre o layout 2D e o layout 3D de fábrica atualizado que está novamente em sincronização. Nota: A caixa de diálogo a seguir é exibida ao abrir um layout 2D do Factory Inventor cujo vínculo de desenho 2D foi revisado. Clique em OK para atualizar o layout com as alterações do desenho 2D.
Interromper vínculo com o AutoCAD
Faça o seguinte para quebrar o vínculo entre o layout 3D do Inventor e um desenho 2D do AutoCAD.
- Na faixa de opções, clique na guia Fábrica painel Fluxos de trabalho da suíte Interromper vínculo com o AutoCAD
. Nota: Como alternativa, clique com o botão direito do mouse no nó do desenho no navegador e selecione Quebrar vínculo através do menu pop-up de contexto. - O ícone do navegador para o nó do desenho reinicia a sua aparência normal
para indicar que o vínculo foi corretamente quebrado.
O que acontece se um layout 3D contém sub-layouts?
Qualquer sub-layouts em um layout 3D são convertidos automaticamente a REFEXs (referências externas) quando sincronizados com o AutoCAD Factory. Se o sublayout contém qualquer recursos 3D publicado , os recursos são substituídos por seus equivalentes 2D no AutoCAD.
