As regras de estilo utilizam expressões para especificar critérios que determinam quais estilos serão aplicados para os recursos individuais em uma classe de recurso, com base nos valores de uma propriedade da origem de dados ou da propriedade do modelo que você especificar.
- Clique em
.
- No painel Regras de estilo, clique na guia para a classe de recursos para a receber o estilo. As guias estão no lado esquerdo do painel Regras de estilo. Por exemplo, para criar uma regra para construções, clique na guia Construções.
- Clique em

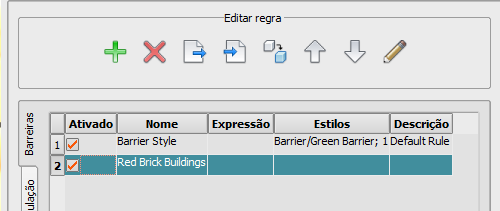

para criar uma nova regra de estilo. Quando solicitado, insira um nome para esta regra de estilo, por exemplo, "Construções de tijolos vermelhos". Após clicar em OK, o nome do novo estilo é exibido na janela Editar regra.
- Selecione a nova regra de estilo e clique em
ou clique duas vezes para abrir o Editor de regras. Opcionalmente, insira uma descrição para o estilo.
- Clique em no campo Expressão. No caixa de diálogo Criar expressão de filtro, crie uma expressão para filtrar os recursos que você deseja aplicar o estilo e, a seguir, clique em OK.
Nota: Se você não cria uma expressão de filtro para a Regra de estilo, a Regra de estilo que é criada será aplicada a toda a classe de recurso.
- No Editor de regras, clique em para exibir a caixa de diálogo Selecionar estilo. Selecione o estilo desejado. Os recursos que cumprem os critérios da expressão criada para esta regra de estilo vão usar o estilo especificado.
- Quando terminar com esta regra, clique em OK.
Nota: Se você estiver definindo as regras de estilo, continue a adicionar regras de estilo até que tenha definido uma regra para cada valor de regra de estilo.
| Classe de recursos | Expressão da regra de estilo | Resultado |
| Construções | BUILDING_COMPLEX_ID = Downtown Hospital Complex OU BUILDING_COMPLEX_ID = Uptown Hospital Complex |
Utilize o estilo selecionado para uma construção que faz parte de um desses complexos de hospitais. |
| Estradas | LANES_BACKWARD > 2 E LANES_FORWARD > 2 |
Utilize o estilo selecionado para estradas com duas pistas ou mais nas duas direções. |
| Tubulações | LOCATION:INSIDE:CIRCLE.ID1
Nota: A sintaxe para este tipo de expressão é inserida automaticamente quando você desenha o círculo.
|
Utilize o estilo selecionado para tubulações dentro do círculo desenhado no modelo. |
Dicas avançadas
- Você pode atribuir múltiplos estilos para uma regra de estilo. Utilize a coluna Probabilidade no Editor de regras para aumentar ou reduzir a frequência com que cada estilo na regra de estilo será usado.
- Quando você importa dados e, a seguir, configura os dados, é possível atribuir uma propriedade da origem de dados original para a propriedade Regra de Estilo. Defina uma regra de estilo para cada valor da propriedade RULE_STYLE. Você pode substituir a propriedade Regra de estilos com a propriedade Estilos manuais.
- Também é possível criar regras de estilo que se comportam como subconjuntos da classe de recurso. Por exemplo, se você inserir a expressão ROOF_HEIGHT > 24, todas as construções cuja propriedade ROOF_HEIGHT for maior que 24 utilizarão este estilo.
- Também é possível substituir o estilo para um recurso individual ou um conjunto de recursos ao arrastar os estilos a partir da paleta Estilos para recursos individuais, ou até mesmo para as superfícies individuais em um recurso, como um lado de uma fachada de construção.
- Para os recursos que você define com o estilo para modelos 3D, é possível alterar o espaçamento e a variância dos modelos instanciados usando a paleta Propriedades.
