Ambiente do Intercâmbio de BIM

Crie (defina) e publique (exporte) IPTs para uso com o AutoCAD, Revit e outros produtos. Estes aplicativos são sistemas específicos de projeto e construção para documentar informações de arquitetura, estruturais, mecânicas, elétricas e de canalização (MEP). Exportar IFC está disponível no Inventor 2016 R3 - apenas aos clientes de assinatura.

O Intercâmbio de BIM publica dados de projeto IPT 2D e 3D em um arquivo de intercâmbio do Autodesk (.ADSK). Além disso, o aplicativo de Intercâmbio de BIM pode exportar a geometria do Revit para um arquivo da família Revit (.RFA) ou um arquivo Industry Foundation Classes (.IFC - incluído no 2016 R3). Vários produtos da Autodesk podem consumir um arquivo de intercâmbio da Autodesk. O Intercâmbio de BIM fornece modelos, e seus metadados, a uma grande variedade de aplicativos de arquitetura, engenharia e construção (AEC).

Os produtos da Autodesk, como AutoCAD e Revit, contêm diversas ferramentas para o consumo de dados. O Intercâmbio de BIM é um complemento do Autodesk Inventor que utiliza comandos de modelagem geométrica do Autodesk Inventor para definir modelos que possam ser usados em outros produtos da Autodesk. O Intercâmbio de BIM possui com comandos para definir conectores, simplificar e reconhecer dados/geometria do modelo e exportar dados para um arquivo .RFA, .IFC (incluído no 2016 R3) ou .ADSK.

Importante: Se o Revit é um resultado desejado, é necessário utilizar as ferramentas de reconhecimento de operações para converter os diferentes tipos de geometria criados no Inventor e torná-los compatíveis com aqueles que estão disponíveis no software Revit.

Nota: É recomendável simplificar os modelos antes de exportar dados para um arquivo .RFA, .IFC (incluído no 2016 R3) ou .ADSK. Deste modo, a propriedade intelectual fica protegida e apenas são fornecidos os dados necessários para o aplicativo AEC. Ele também facilita o compartilhamento de criando tamanhos de arquivo menores.

O fluxo de trabalho geral do Intercâmbio de BIM consiste em três componentes principais:

Simplificar
Processo pelo qual a complexidade de um modelo é reduzida com a remoção de componentes e operações desnecessários. Utilize os comandos Simplificar montagem para criar envelopes e combinar componentes ou use Substituto de ajuste simplificado, Representações de nível de detalhe, peça derivada e outras técnicas para simplificar uma peça ou montagem antes de criá-la ou publicá-la. Os engenheiros de construção só precisam dos detalhes relevantes para o projeto, e somente as operações básicas de conexão e de formas 3D costumam ser importantes. Ao exportar um componente, é recomendável simplificar a montagem para reduzir ao máximo o tamanho dos arquivos .RFA, .IFC (incluído no 2016 R3) e .ADSK.

Simplificação de modelos com o Inventor LT

Processo pelo qual a complexidade de um modelo é reduzida com a remoção de componentes e operações desnecessários. Use a operação de peça derivada e outras técnicas para simplificar uma peça antes de criá-la ou publicá-la. Dado que os engenheiros encarregados de sua criação só precisam dos detalhes relevantes para o projeto, com frequência somente são importantes as operações básicas de conexão e de formas 3D. Ao exportar um componente, é recomendável reduzir ao máximo o tamanho dos arquivos .RFA, .IFC (incluído no 2016 R3) e .ADSK.

Criar
Processo de definição de objetos de conector que indica o modo e o lugar de conexão dos elementos. Os objetos do conector são empregados em aplicativos MEP para definir a associação entre os equipamentos, como trocadores de calor e os sistemas de construção, como HVAC. Para cada um dos cinco tipos de conectores: cabo, conduíte, duto, elétrico e tubulação, existe um comando que permite criá-los, editá-los e excluí-los.

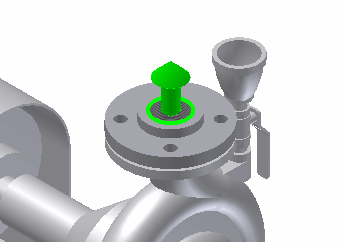

Nota: Os glifos de conectores não indicam a direção do fluxo. Normalmente, os conectores apontam para fora do componente hospedeiro. Use o comando Direção para reverter a direção do conector.

A direção de fluxo é definida de forma independente dentro do elemento do conector.

É possível adicionar conectores definindo sua posição, orientação, forma e seu tamanho. Em seguida, selecione o tipo de conexão antes de aplicar o conector ao modelo que será usado em AutoCAD MEP ou Revit MEP. À medida que você adiciona os conectores, eles serão exibidos no navegador do Intercâmbio de BIM.

Publicar
O processo de verificação e exportação de dados do Inventor para um arquivo .ADSK, .IFC (incluído no 2016 R3) ou .RFA. O arquivo exportado contém geometria, vistas 2D, conectores, parâmetros e outras propriedades. O aplicativo de destino importa os dados suportados pelo aplicativo.

Utilize o Ajuste simplificado ou Representações de nível de detalhe (não disponível no Inventor LT) para simplificar os dados antes de exportar para um arquivo .ADSK, .IFC (incluído no 2016 R3) ou .RFA. Se o projeto for composto por apenas uma peça, será possível simplificá-lo derivando-o em uma peça de corpo único. A seguir, utilize Substituto de contorno simplificado com o arquivo de montagem.

É possível selecionar um sistema de coordenadas definido pelo usuário (UCS) no comando Exportar componentes de construção. Todos os UCS definidos em um componente estão disponíveis no comando Exportar componentes de construção. Para facilitar o acesso, o comando UCS está disponível na guia Intercâmbio de BIM. Muitos aplicativos de arquitetura consideram que a direção positiva Z aponta para cima, enquanto os aplicativos de mecânica consideram que é para fora. É importante definir o sistema UCS adequado para que o modelo importe na orientação correta.

O Revit MEP e o AutoCAD MEP podem importar os arquivos ADSK e seus dados associados. O aplicativo importa somente os dados compatíveis. Os dados não suportados são ignorados no arquivo. É importante lembrar que se um arquivo .adsk é utilizado, ele não poderá ser totalmente modificado no aplicativo de AEC. Por esse motivo, é importante seguir o fluxo de trabalho descrito a seguir para obter um arquivo .ADSK, .IFC (incluído no 2016 R3) ou .RFA.
