Desenhos

Vistas rápidas do desenho para montagens grandes

Todos os dados do Modo de publicação rápida em uma montagem são usados para gerar uma visualização mais rápida e visualizar a colocação de vistas precisas e raster.

Nota: As peças e montagens herdadas devem ser migradas para o Inventor 2015.

Ao criar vistas de desenho, se você seleciona a opção Apenas vistas raster, as vistas de montagens grandes que contêm dados do Modo de publicação rápida são geradas em uma fração do tempo.

Nota: Os ganhos significativos de desempenho estão sujeitos ao tamanho do modelo e requerem que as peças e as montagens sejam migradas para a versão mais recente.

Abrir arquivos de desenho rápido

A nova opção Abrir rápido na caixa de diálogo Opções de abertura do arquivo de desenho abre um desenho com rapidez. Quando você seleciona Abrir rápido, nenhuma tentativa é feita para localizar ou resolver os arquivos referenciados pelo desenho. Depois de aberto, o desenho se comporta como se tivesse sido aberto sem referências de arquivo presentes. É possível inserir e salvar as edições.

Cotas reduzidas

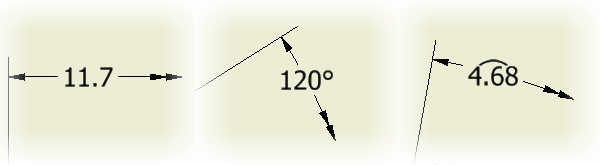

Criar cotas reduzidas lineares, angulares ou de comprimento de arco. Execute o comando Cota, selecione duas linhas ou arestas de referência ou selecione um arco e clique com o botão direito para exibir o menu. Na lista Tipo de cota, selecione o tipo de cota reduzida desejada e insira a cota no desenho.

Para obter mais informações

Aprimoramentos de produtividade adicionais

Clique duas vezes em qualquer lugar de um balão de referência para editar

Você pode clicar duas vezes para editar um balão de referência para substituir os respectivos objetos ou para editar ou substituir o valor exibido.

Mover uma tabela dividida para outra folha

Você pode usar a árvore do navegador para mover tabelas de desenho divididas (tabela de furos e genéricas e listas de peças) para outra folha.

Manter a lista de peças ordenada automaticamente

Uma nova opção, Ordenar automaticamente na atualização, é adicionada à caixa de diálogo Ordenar lista de peças. Quando selecionadas, as configurações de ordenação persistem para uma lista de peças específica. A opção é executada quando você clica em OK na caixa de diálogo. Depois de ativar Ordenar automaticamente na atualização, não é necessário reordenar a tabela manualmente após adicionar ou remover peças.

Identificar referência da folha associativa da vista de desenho nas Legendas de vistas

Você pode facilmente localizar a folha correta quando Vistas de corte (Seção/Detalhe) são movidos para uma folha diferente. As Propriedades da legenda de vistas agora incluem PARENT SHEET NAME e PARENT SHEET INDEX. O valor da sequência de caracteres é atualizado quando a vista principal é movida para uma outra folha, ou quando o nome da folha ou do índice é modificado.

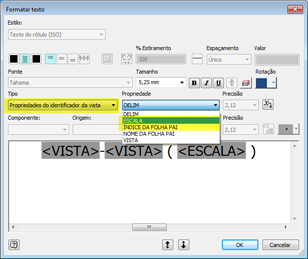

Você ativa essas propriedades quando adiciona ou edita uma legenda de vista e seleciona <PARENT SHEET NAME> e <PARENT SHEET INDEX>.

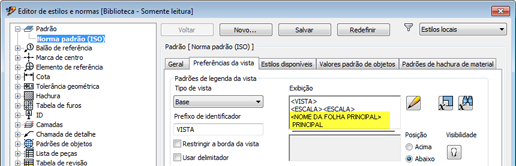

A propriedade também é adicionada à legenda de vistas padrão no Editor de estilos e normas Padrão Preferências da vista Exibir.
