Novidades no Autodesk Inventor 2015

Para oferecer uma experiência de modelagem excepcional, o Inventor 2015 apresenta adições focadas e impactantes no ambiente de modelagem 3D como tema principal. Ele também oferece um pacote robusto de aprimoramentos de produtividade solicitados pelos clientes em outros ambientes de trabalho, tanto para modeladores novos como para avançados. São incluídas ferramentas para edição direta e criação de modelagens de forma livre e maneiras mais rápidas de modificar e criar os relacionamentos de esboço

Modelagem direta	Experiência de aprendizagem	Aprimoramentos no fluxo de trabalho
Edição direta Forma livre Esboço - Modo de liberação	Início do Inventor Team Web Caminho de aprendizado interativo Pesquisa integrada	Diversos aprimoramentos para: Peças Montagem Desenhos Chapa de metal

A modelagem é mais fácil com a edição direta, a forma livre e o esboço

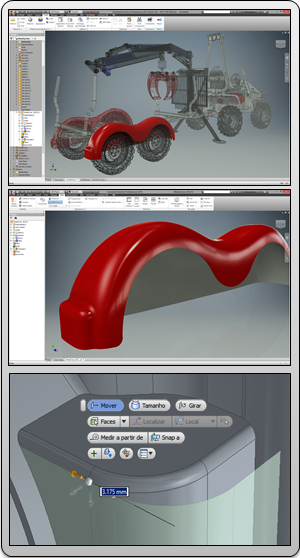

Edição direta

Mova, dimensione, rotacione e exclua parametricamente modelos sólidos importados ou arquivos nativos do Inventor:

• Altere de forma rápida e precisa a geometria de peça da operação/paramétrica em modelos históricos complexos.
• Altere dados de sólidos de base importados.
• · Antes de se comprometer em redesenhar, explore as possibilidades. Explore o redesenho de peças no contexto da montagem principal. Alinhe a geometria na peça ativa com a geometria de outras peças (não associativa).

Forma livre

Utilize essa abordagem de modelagem flexível para explorar e criar modelos de forma livre usando manipulação direta. É possível editar formas livres em qualquer fase do projeto.

• Combine ferramentas de forma livre com modelos paramétricos existentes e incorpore modelagem de forma livre quando o projeto precisar. Use o comando Coincidir aresta da forma livre para modificar um corpo de forma livre para que corresponda a um modelo ou uma geometria de esboço existentes
• Execute modelagem conceitual com as novas ferramentas de forma livre. Crie formas aproximadas em que o tamanho e a forma ainda não estejam definidos.

Novas configurações e ferramentas de restrição

Acerte seus esboços com mais rapidez e facilidade. O novo modo de liberação aumenta a produtividade para modificar geometrias que já estão restringidas. Tenha mais controle sobre restrições com melhores opções de exibição, inferência e exclusão.

Um novo comando denominado Configurações de restrição oferece acesso a todas as configurações relacionadas a restrições de esboços 2D.

Aprimorada experiência de introdução e aprendizagem

Os novos ambiente e ferramentas de experiência de aprendizagem são combinados para facilitar e acelerar a aprendizagem.

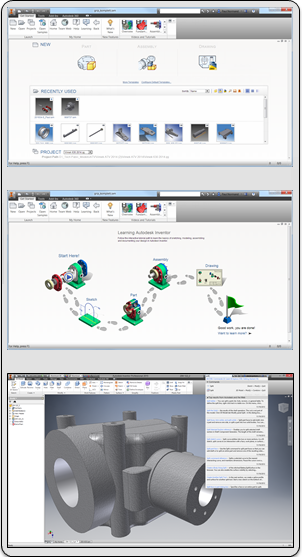

Início do Inventor funciona como seu painel pessoal e fornece uma única localização central para iniciar ou editar os arquivos e para acessar seu conteúdo de aprendizagem e ajuda.

O acesso ao Team Web está disponível no Início do Inventor. Utilize o Team Web para fornecer links para o conteúdo de sua escolha.

O Caminho de aprendizado dos tutoriais também está disponível a partir do Início do Inventor. O novo caminho de tutoriais guia você pelos fluxos de trabalho mais comuns a fim de fornecer uma base de conhecimentos sólidos. Os novos tutoriais interativos no caminho abordam conceitos básicos de esboços, peças, montagens e desenhos. Exercícios desafiadores envolventes promovem a aprendizagem.

Pesquisa aprimorada mantém sua produtividade. Coloca todos os conteúdos enriquecedores fornecidos pela Autodesk na palma da sua mão, com rapidez e facilidade. A Visualização de pesquisa exibe os resultados de comandos, artigos da ajuda, conteúdo de suporte, grupos de discussão, vídeos do YouTube e postagens de blogs.

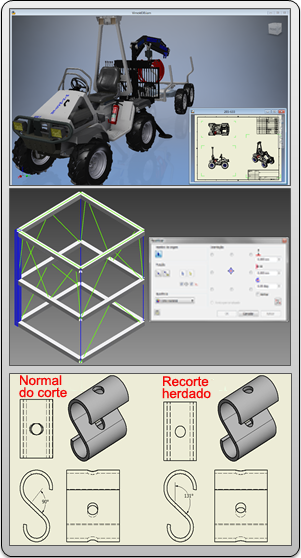

Aprimoramentos no fluxo de trabalho

Entre os diversos aprimoramentos, estão:

Peças

• Ângulo de giro foi adicionado à varredura.
• Profundidade de rosca padrão está disponível para furos.
• Melhorias nas caixas de diálogo de parâmetros.

Montagens

• Aprimoramentos em juntas incluem: deslocar origem, selecionar ponto central virtual entre duas faces como uma origem de junta e alinhar à geometria de trabalho.
• O Gerador de estruturas agora aceita Reutilização de membro.
• É possível criar planos de trabalho entre dois planos paralelos ou não paralelos.

Desenhos

• Para as anotações, você pode clicar duas vezes em qualquer lugar de um balão de referência para editá-lo.
• Mover uma tabela dividida para outras folhas.
• A criação de desenhos com montagens grandes é mais rápida.
• Crie cotas reduzidas (lineares, angulares e de comprimento de arco).

Chapa de metal

• Use uma seleção com janela de pontos para inserir um furo.
• A opção Normal do corte foi adicionada à a caixa de diálogo Recortar.
• Controle aprimorado de orientação na planificação.
• No navegador, EOP (Final da peça) foi alterado para EOF (Final de plano/dobra).
• Selecione o lado A para uma ferramenta de puncionamento e planificação.

Continue a ler para conhecer os detalhes de todos esse grandes avanços e muito mais.
