Editar símbolos com dois cliques
- Símbolo de textura da superfície
- Tolerâncias geométricas
- Símbolos de solda
Lista de símbolos aprimorada em anotações de desenhos
Novos símbolos gráficos foram adicionados à lista acessada por meio do botão Símbolos. Esses símbolos podem ser inseridos em vários tipos de anotações de desenho.
A lista Símbolos é dividida em seis segmentos: Símbolos Comuns, Características Geométricas, Modificador de Remoção de Material, Símbolos Adicionais, Símbolos Gerais e Mapa de Caracteres.
Estilos Símbolo de textura da superfície
O estilo Símbolo de textura da superfície foi atualizado para fornecer formatos de símbolo que correspondem a várias normas de desenho. Ao definir um estilo Textura da superfície, no Editor de estilos e normas, selecione a norma desejada na lista Referência de norma.
O campo Requisitos do painel do estilo Textura da superfície mostra uma visualização do símbolo de textura da superfície que corresponda à norma selecionada. As imagens a seguir mostram exemplos de layout de símbolo (DIN ISO 1302 - 1992, DIN EN ISO 1302 - 2002 e JIS B 0031 - 2003):

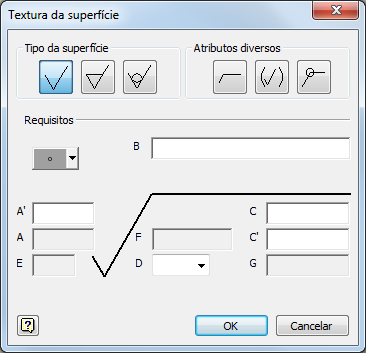

Aprimoramentos do Símbolo de textura da superfície
Os seguintes aprimoramentos estão disponíveis na caixa de diálogo Textura da superfície:
Layout do símbolo
Há vários layouts disponíveis para campos de requisitos. O layout da caixa de diálogo Textura da superfície corresponde à norma de desenho atual.
Dicas de ferramentas aprimoradas
A dica de ferramenta mostra uma descrição detalhada de cada campo de requisito.
Inserir Símbolo
Use o botão Inserir Símbolo para adicionar símbolos gráficos aos campos de requisitos.

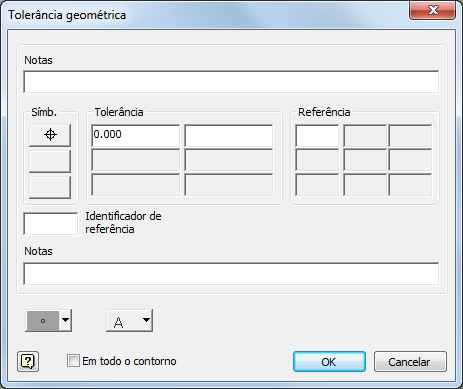

Aprimoramentos de Tolerância geométrica
Os seguintes aprimoramentos estão disponíveis na caixa de diálogo Tolerância geométrica:
Campo de nota superior
Há um novo campo de edição disponível que permite adicionar notas na parte superior dos símbolos de tolerância geométrica.
Inserir símbolo
Use o botão Inserir Símbolos para adicionar símbolos gráficos aos campos de edição.
Inserir letra
Use o botão Inserir Letra para adicionar uma letra aos campos de edição. A lista Inserir Letra substitui os botões de única letra disponíveis na caixa de diálogo herdada.
Formato mesclado para notas de furo duplo

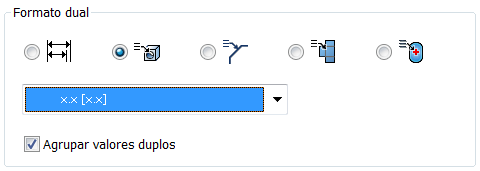

A nova opção Agrupar valores duplos está disponível para oferecer suporte ao posicionamento adjacente de cotas duplas em notas de furo. Essa opção pode ser encontrada em Editor de estilos e normas
Estilo de cota guia Unidades alternativas, e está selecionada por padrão.

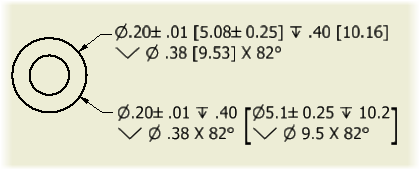

A imagem a seguir mostra dois formatos atualmente disponíveis para notas de furo com cotas duplas. A opção Agrupar valores duplos é selecionada para a nota de furo da parte superior e não é selecionada para a nota de furo da parte inferior.

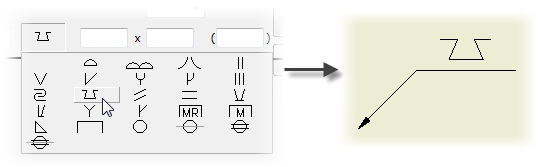

Símbolo de solda Junta pressionada
O símbolo Junta pressionada foi adicionado à lista de símbolos de solda de gráficos.
