É possível visualizar a área da zona empresarial que está dentro da zona de inundação. No entanto, é difícil identificar ruas específicas sem um mapa da estrada. Nesta lição, você adiciona uma camada de estrada e a legenda com nomes de rua. Dessa forma, é possível identificar as ruas na zona de inundação mais facilmente.
Nota:
Este exercício usa o mapa AnalyzeMapOverlay.dwg criado e modificado no Exercício 2: Usar uma sobreposição para comparar duas camadas.
Para adicionar estradas ao mapa
-
Clique na
.
- Na janela Conectar dados, em Conexões de dados por provedor, selecione Adicionar conexão SHP.
- Clique em
junto ao campo Arquivo ou pasta de origem e navegue para a pasta onde foram copiados os arquivos de amostra. - Na caixa de diálogo Abrir, selecione ROADS.SHP e clique em Abrir.
- Na janela Conectar dados, clique em Conectar.
- Na janela Conectar dados, clique em Adicionar ao mapa.
- Feche a janela Conectar dados.
Para estilizar as estradas no mapa
- No Gerenciador de exibição, selecione a camada Estradas e clique em Estilo.
- No Editor de estilo, clique na entrada Estilo.
- Na caixa de diálogo Estilo de linha, altere a cor da estrada para preto. Clique em Aplicar e, a seguir, em Fechar.
- No Editor de estilo, clique na entrada Legenda do recurso.
- Clique em Adicionar legenda.
- Em Conteúdo do texto, selecione ST_NAME. Clique em Aplicar e, a seguir, em Fechar.
- Feche o Editor de estilo.

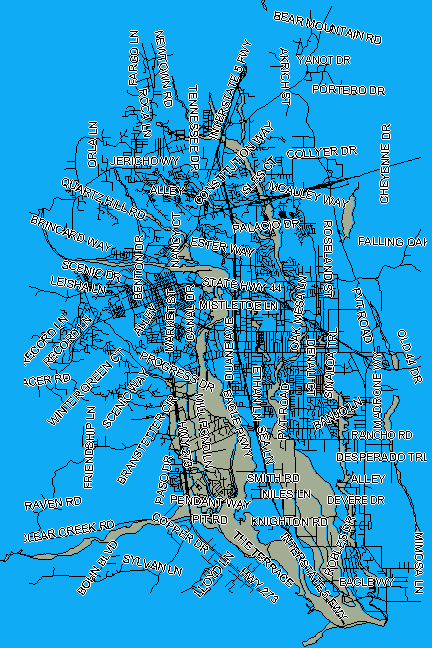

As estradas exibem seus nomes de rua e ficam no topo da camada de sobreposição.
Para prosseguir neste tutorial, vá a Exercício 4: Adicionar pontos de resposta de emergência.
