Para completar a definição do fluxo de trabalho, adicione as camadas a um grupo e automatize um comando do AutoCAD. A seguir, salve e testar o fluxo de trabalho.
Este exercício usa o fluxo de trabalho modificado no Exercício 1: Automatizar o agrupamento de camadas.
Para completar a definição do fluxo de trabalho
- Se o fluxo de trabalho iniciado no Exercício 1: Automatizar o agrupamento de camadas não estiver mais aberto, abra.
- Arraste o a atividade Executar comando do AutoCAD do painel atividades e coloque-o imediatamente após da atividade LoopAddLayers no fluxo de trabalho.
Utilize uma opção de linha de comando para salvar o mapa atual como um arquivo DWG separado. É possível executar qualquer comando que puder ser inserido na linha de comando.
Por esta atividade ser aplicada a todo o mapa, ela não tem que repetir continuamente. Portanto, ela é colocada fora da atividade LoopAddLayers

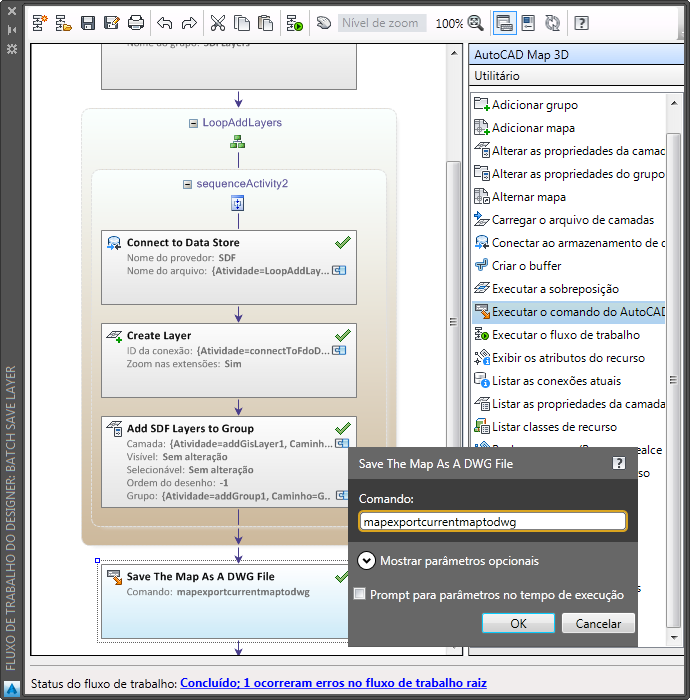

- Clique duas vezes na atividade Executar o comando do AutoCAD e defina seus parâmetros como segue:
- Para o Comando, insira mapexportcurrentmaptodwg.
- Em Exibir parâmetros opcionais, altere o Nome de exibição para Salvar o mapa como um arquivo DWG.
Adicionar a atividade Executar o comando do AutoCAD antes da atividade LoopSaveLayers. Insira o nome do comando.
Quando executar o fluxo de trabalho, ele solicita uma localização e nome de arquivo para o arquivo DWG. Se quiser, é possível especificar os parâmetros como parte do fluxo de trabalho.
- Expanda a atividade LoopSaveLayers.
Esta atividade salva cada camada do mapa atual como um arquivo .layer na pasta especificada

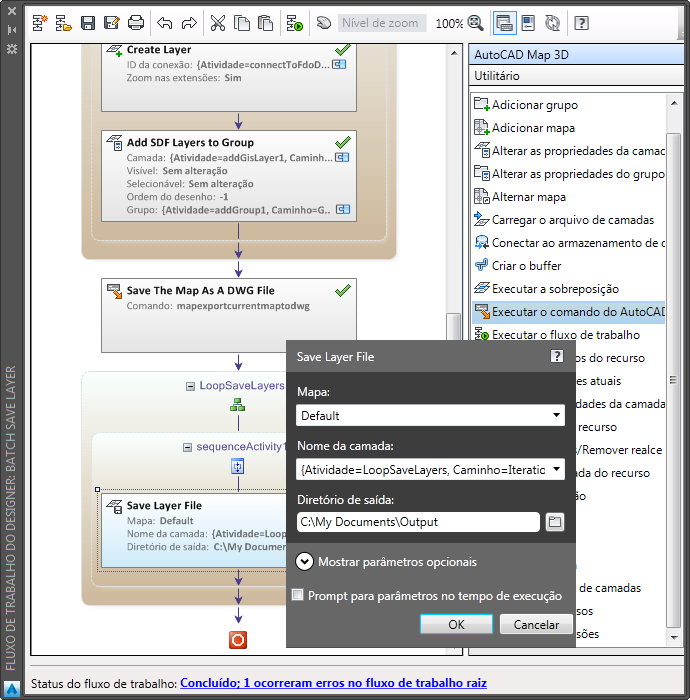

- Clique duas vezes na atividade salvar arquivo de camada e especifique uma pasta para os arquivos .layer . Clique em OK.
Altere o diretório de saída para a atividade Salvar o arquivo de camadas.
- Salvar o fluxo de trabalho.
- Deixe o Projetista de fluxo de trabalho aberto.
Para prosseguir neste tutorial, vá ao Exercício 3: Executar o fluxo de trabalho.
