Exercício 1: Criar um mapa

Comece criando um mapa e anexando o arquivo de definição de classe MyDefinition.xml object class definition e os desenhos de origems.

Nota: Este exercício usa o arquivo de definição da classe de recurso MyDefinition.xml criado no Exercício 1: Criar o arquivo de definição de classe de objeto e os desenhos de origem utilizados na Lição 3: Classificar objetos.

Para criar um mapa que contém as classes de objeto definidas

1. No AutoCAD Map 3D, crie um mapa. Clique em NovoDesenho. Selecione o modelo map2d.dwt e clique em Abrir.

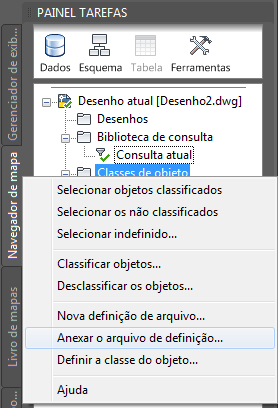

2. Anexe o arquivo de definição de objeto clicando com o botão direito em Classes de objetos na guia Navegador de mapas do Painel de tarefas e clicando em Anexar arquivo de definição.


   Anexe o arquivo de definição MyDefinition.xml.

3. Selecione o arquivo de definição MyDefinition.xml criado e clique em Abrir.
4. Na guia Navegador de mapas no Painel de tarefas, clique em DadosAnexar desenhos de origem.


   Anexe os desenho que contém os objetos classificados.

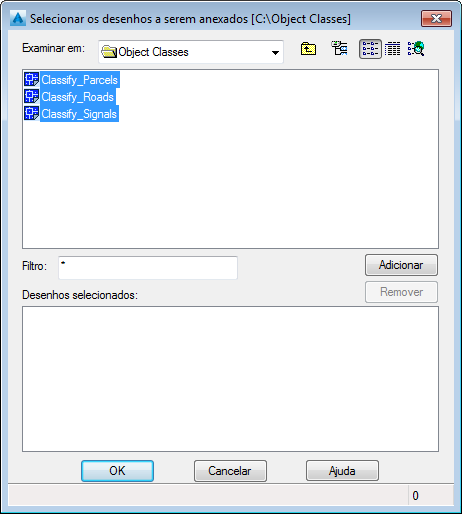

5. Navegue para a pasta onde foram salvos os dados de tutorial. Mantenha pressionada a tecla Shift, clique nos seguintes desenhos, e clique em Adicionar:
   • Classify_Signals.dwg
   • Classify_Roads.dwg
   • Classify_Parcels.dwg


   Selecione todos os três arquivos de desenho.

6. Clique em OK.
   Nota:

   Poderá ser visto um alerta conforme trabalhar no restante do tutorial. O alerta lhe avisa de que a associação entre os objetos consultados nos desenhos atual e anexados não é retida quando o arquivo do desenho atual for fechado. Esta mensagem lembra de salvar as alterações feitas para no arquivo original do desenho. Pode-se simplesmente ignorar o alerta.

Para prosseguir neste tutorial, vá ao Exercício 2: Atribuir um sistema de coordenadas.
