Utilize o buffer em uma consulta para determinar quais lotes que estão dentro da zona de construção são representados pelo buffer. Em seguida, exporte os lotes para um arquivo SDF para uso futuro.
Nota:
Este exercício usa o mapa AnalyzeMap1.dwg criado e modificado nos exercícios anteriores.
Para localizar os lotes na zona de construção
- No Gerenciador de exibição, clique com o botão direito do mouse na camada de Lotes e clique em Consultar para filtrar dados.
- Na caixa de diálogo Criar consulta, clique em Extensões de zoom para efetuar o zoom na janela do desenho até as extensões da camada de lotes.
- Na caixa de diálogo Criar consulta, clique em Localizar no mapa e selecione Tocar qualquer parte de
Polígono. - No prompt Inserir limite da localização, clique em Selecionar.

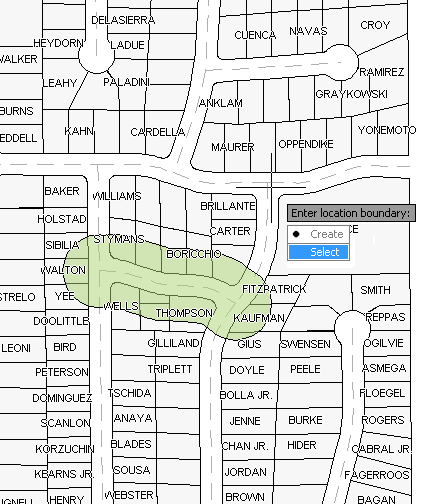

Clique em Selecionar no prompt. Clique no buffer para selecioná-lo como a condição de localização.
- No prompt “Selecionar objeto", clique no polígono de buffer.
- Na caixa de diálogo Criar consulta, clique em OK.
O AutoCAD Map 3D filtra os lotes para mostrar somente aqueles que coincidem com a consulta de buffer definida.

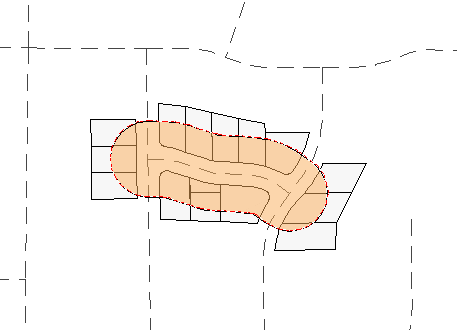

Somente os lotes que coincidem com o critério do filtro são exibidas no mapa.
Para prosseguir neste tutorial, vá ao Exercício 3: Exportar os lotes da zona de construção para um arquivo SDF.
