A anotação indica o limite de velocidade de cada rua, mas não é identificada como tal. Edite o modelo de anotação que criado no exercício anterior. Adicione a legenda "Limite de velocidade =" e posicione-a acima do identificador de anotação existente.
Este exercício usa o mapa editado no Exercício 2: Anexar anotação aos objetos de desenho.
Para adicionar uma legenda de texto estático
- Clique em Anotar

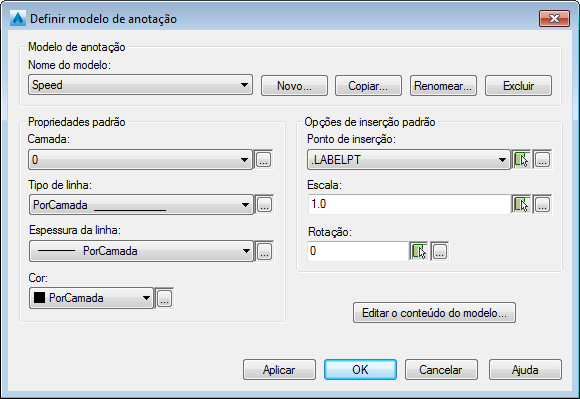

Anotação do mapaDefinir modelo. - Na caixa de diálogo Definir modelo de anotação, faça o seguinte:
- Na área Modelo de anotação, em Nome de modelo, selecione Velocidade.
- Clique em Editar conteúdo do modelo.
Clique em Editar conteúdo do modelo na parte inferior direita da caixa de diálogo.
- No prompt de comando, insira style e pressione Enter.
No Editor de bloco, sem clicar em qualquer lugar, digite style.

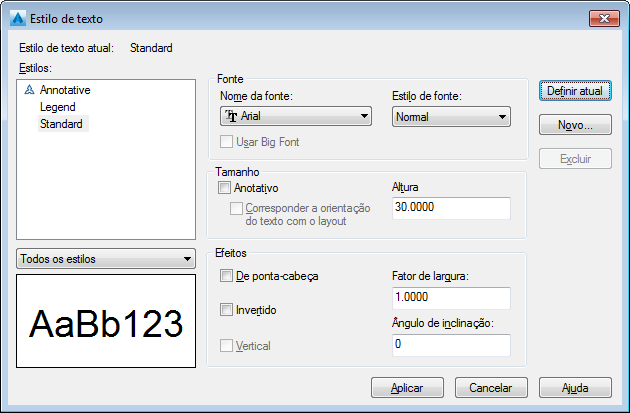

- Na caixa de diálogo Estilo de texto, faça o seguinte:
- Na área de Tamanho, em Altura, insira 30.
- Clique em Aplicar.
Torne a nova sequência de texto do mesmo tamanho que ao primeira.
- Feche a caixa de diálogo Estilo de texto
- Digite dtext e pressione Enter.
Clique em qualquer lugar no Editor de bloco e digite dtext.
- Na janela Editor de bloco, clique acima da letra "S" do identificador de anotação.
- Pressione Enter para aceitar a rotação padrão de 0.
- Na caixa de entrada de texto que aparece, digite Limite de velocidade = e pressione Enter.
Utilize as teclas Delete e Backspace para corrigir o texto conforme necessário.
- Clique fora da caixa de texto. A seguir, pressione a tecla Esc para sair do comando.
- Clique em Editor de blocoAbrir/SalvarSalvar bloco.
- Clique em Editor de blocoFecharFechar o editor de bloco.
A caixa de diálogo Definir modelo de anotaçãoaparece.
- Na caixa de diálogo Definir modelo de anotação, clique em OK.
- Salve e feche o desenho.
Onde você está agora
No mapa AnnotationTutorial.dwg, a legenda de texto descritivo aparece acima do limite de velocidade.
Para prosseguir neste tutorial, vá à Lição 2: Adicionar legendas a recursos.
